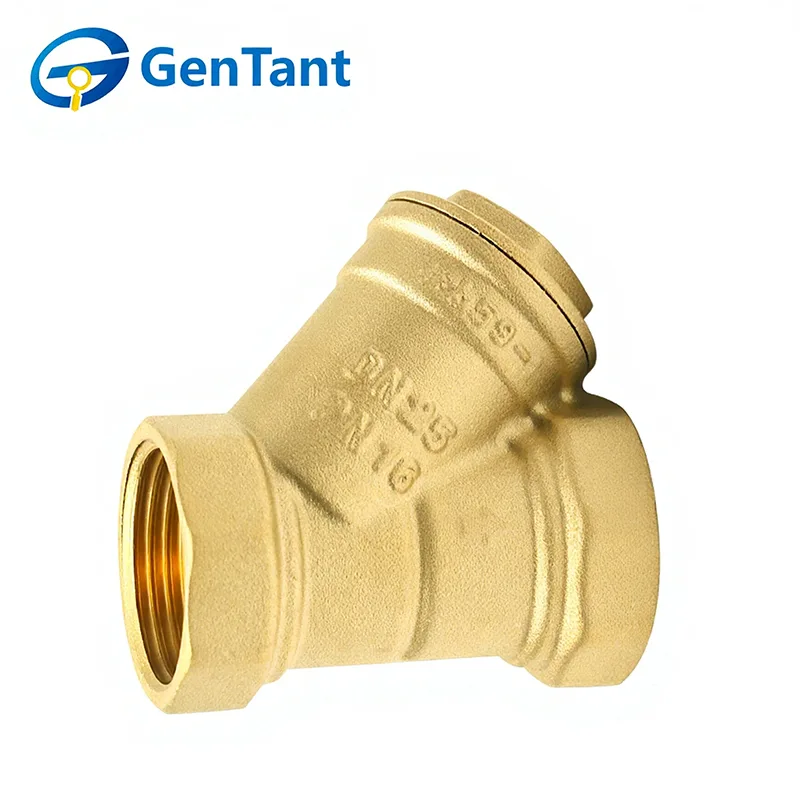

Injap Penapis Jenis Y

Sebagai pembekal global yang dipercayai, portfolio kami termasuk Injap Penapis Jenis-Y serba boleh dan penapis bakul yang memenuhi piawaian antarabangsa yang ketat. Dapatkan penyelesaian penapisan yang boleh dipercayai daripada GenTant untuk mendapat manfaat daripada harga borong yang kompetitif, pembuatan OEM profesional dan kualiti 100% yang diuji kilang. Kami menjemput pengedar dan kontraktor global untuk memulakan perolehan pukal dan mengalami sokongan logistik dan teknikal bertaraf dunia kami. Lindungi integriti sistem paip anda dengan teknologi penapisan terbukti GenTant.

Ciri dan Aplikasi Produk

Injap Penapis Y-Type ialah komponen perlindungan penting yang menampilkan skrin mesh silinder yang ditempatkan di cawangan "Y" pepenjuru. Reka bentuk ini membolehkannya memerangkap pasir, skala dan serpihan dengan penurunan tekanan yang minimum. Aplikasi utamanya adalah dalam HVAC komersial dan saluran air domestik, di mana ia dipasang di hulu peralatan mahal seperti pam dan meter untuk mengelakkan tersumbat. Bentuknya yang padat menjadikannya sesuai untuk ruang yang sempit dalam membina bilik mekanikal.

Parameter Produk

Spesifikasi Teknikal

Tekanan Nominal: 1.6 MPa

Medium Kerja: Air, Minyak, Gas Tidak menghakis dan Tidak mudah terbakar

Suhu Operasi: -10°C ≤ T ≤ 120°C

Benang mematuhi piawaian ISO 228

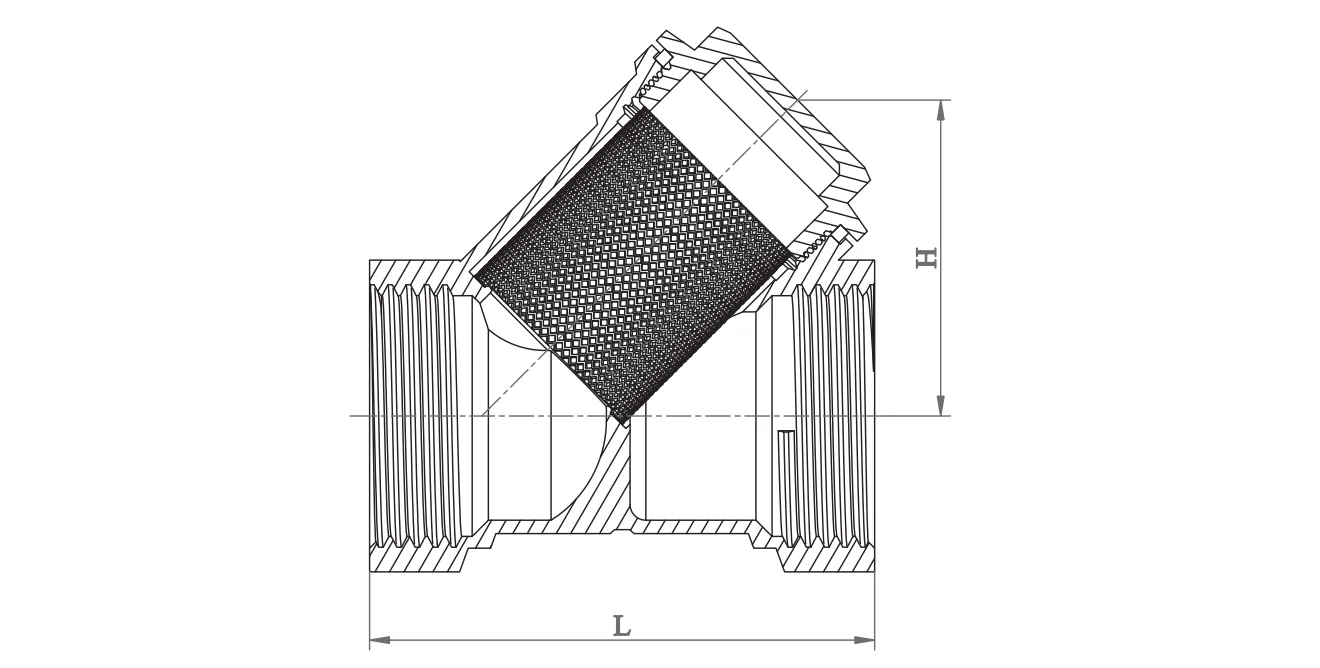

Dimensi Produk

Garis Panduan Pemasangan

Penyediaan Sistem: Pastikan saluran paip dibuang semua serpihan pembinaan sebelum dipasang. Tanggalkan penutup pelindung dan sahkan jejaring dalaman diletakkan dengan betul.

Aliran Arah: Penapis adalah satu arah. Pastikan anak panah pada badan injap menghala ke arah aliran bendalir. Untuk Injap Penapis Y-Type, perumah skrin mesti menghala ke bawah untuk membolehkan graviti membantu dalam pengumpulan serpihan.

Perkakas yang Betul: Sapukan sepana hanya pada hujung heksagon yang paling hampir dengan paip yang diulirkan. Jangan gunakan tork pada badan injap, kerana ini boleh menyebabkan ubah bentuk kekal.

Pengedap Benang: Gunakan pita PTFE atau pengedap dengan ketat pada benang paip lelaki. Jangan biarkan pengedap berlebihan memasuki injap, kerana ia boleh menyumbat jaringan penapis.

Jarak: Pastikan terdapat kelegaan yang mencukupi di bawah penutup penapis untuk membolehkan skrin dikeluarkan dan pembersihan semasa penyelenggaraan masa hadapan.

Arahan Operasi

Fungsi: Injap ini direka untuk penapisan mekanikal sahaja. Ia adalah komponen pasif yang melindungi peralatan hiliran seperti pam, meter dan penukar haba.

Pentauliahan Permulaan: Selepas sistem dimulakan, pantau penurunan tekanan pada penapis. Penurunan ketara menunjukkan skrin telah mengumpul serpihan "permulaan" awal dan memerlukan pembersihan segera.

Had Tekanan: Pastikan keadaan operasi tidak melebihi tekanan dan penarafan suhu yang dicap untuk mengelakkan kegagalan perumahan.

Pemeriksaan & Penyelenggaraan

Pembersihan Berkala: Tanggalkan penutup penapis secara berkala untuk menanggalkan dan membersihkan jaring keluli tahan karat. Kekerapan bergantung pada paras sedimen bendalir.

Pemeriksaan Kedap: Periksa gasket penutup atau cincin O apabila penapis dibuka. Gantikan jika terdapat tanda haus atau leper yang kelihatan untuk mengelakkan kebocoran.

Penjagaan Penapis: Bersihkan mesh dengan berus lembut dan air. Jangan gunakan skrin yang rosak atau cacat, kerana serpihan yang dipintas akan merosakkan komponen hiliran.

Protokol Keselamatan: Jangan sekali-kali cuba membuka penutup penapis semasa sistem berada di bawah tekanan. Asingkan bahagian dan lepaskan semua tekanan dalaman sebelum diservis.

Pampasan Kedap: Jika berlaku kebocoran pada penutup, ketatkan penutup sedikit. Jika kebocoran berterusan, gantikan gasket dan bukannya terlalu ketat.
