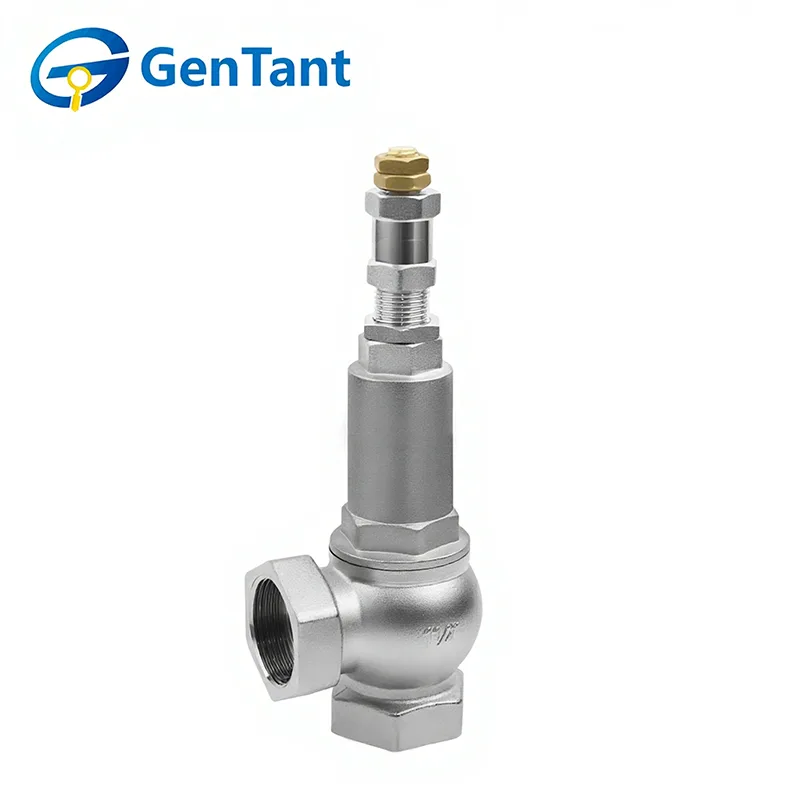

Injap Keselamatan Pintas Bersaduran

Injap Keselamatan Pintasan Bersaduran ialah peranti pelega tekanan khusus yang melaksanakan fungsi dwi untuk mengekalkan keselamatan sistem dan mengawal aliran pintasan. Peranan utamanya ialah membuka dan melepaskan tekanan berlebihan secara automatik apabila titik set kritikal melebihi, mencegah kerosakan pada pam, pemampat atau sistem paip. Pada masa yang sama, reka bentuk pintasan bersepadunya membolehkan peredaran semula terkawal atau pengalihan bendalir, yang membantu menstabilkan tekanan sistem, mengurus keperluan aliran minimum dan mengelakkan terlalu panas atau peronggaan dalam sistem gelung tertutup. Kemasan saduran elektrik memberikan rintangan kakisan yang dipertingkatkan, memastikan ketahanan dan prestasi yang boleh dipercayai dalam persekitaran yang menuntut atau menghakis yang biasa dalam HVAC, rawatan air dan aplikasi proses perindustrian.

Ciri dan Aplikasi Produk

Injap Keselamatan Pintasan Bersadur Elektronik menyediakan perlindungan tekanan lampau kritikal dengan membuka secara automatik pada tekanan pratetap untuk mengalihkan aliran berlebihan. Ia menampilkan penentukuran yang tepat, pembinaan yang teguh untuk kebolehpercayaan yang tinggi, dan tetapan kalis gangguan untuk memastikan prestasi keselamatan yang konsisten.

Injap keselamatan pintasan adalah penting untuk melindungi pam, penukar haba dan dandang dalam sistem HVAC, proses industri dan litar perlindungan kebakaran. Ia menghalang kerosakan semasa perubahan aliran mendadak, permulaan sistem, atau lonjakan tekanan, memastikan kesinambungan operasi dan jangka hayat peralatan.

Parameter Produk (Spesifikasi)

Spesifikasi Teknikal

Parameter Aliran

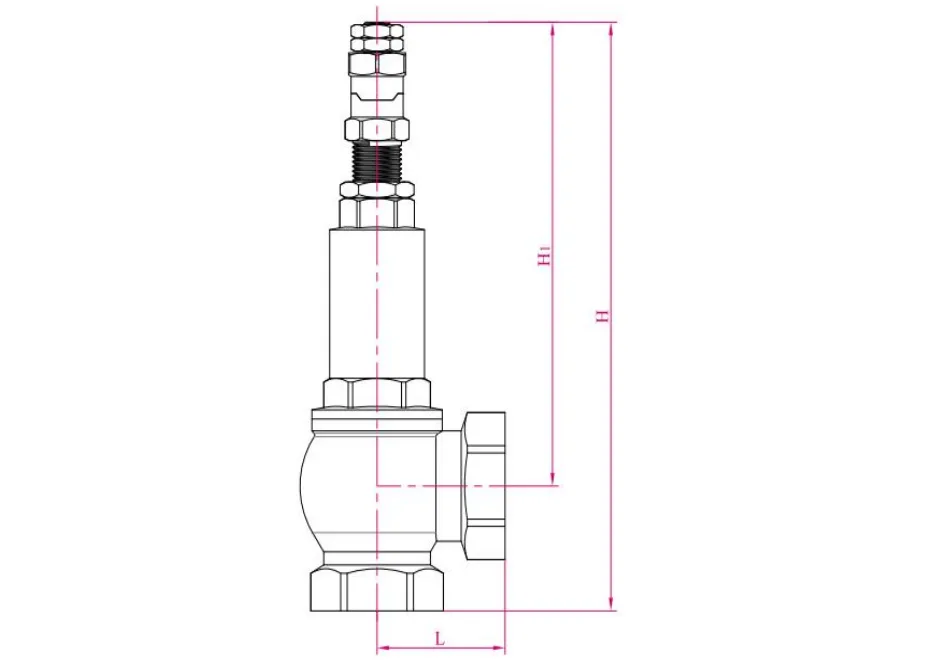

Dimensi Produk

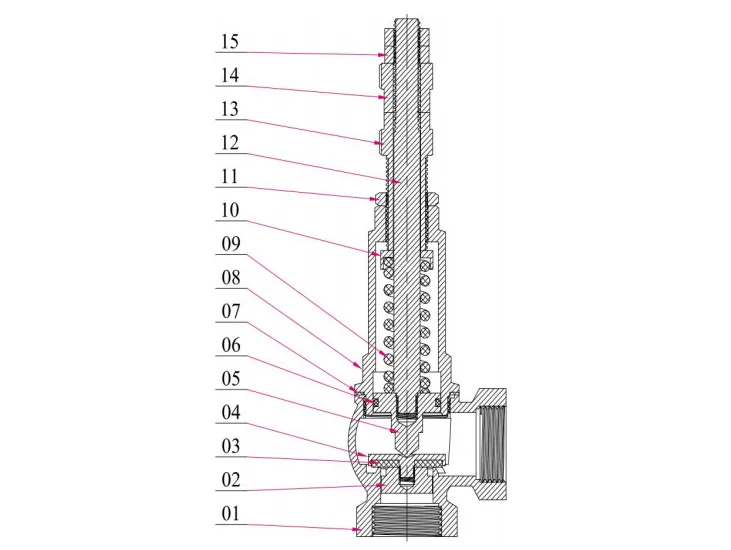

Struktur

Prinsip Kerja

Injap keselamatan ialah jenis injap khas yang komponen pembukaan dan penutupnya sentiasa ditutup oleh daya luar. Apabila tekanan medium dalam peralatan atau saluran paip meningkat melebihi nilai yang ditentukan, ia menghalang tekanan sederhana di dalam paip atau peralatan daripada melebihi nilai tersebut dengan menyahcas medium di luar sistem. Injap keselamatan tergolong dalam kategori injap automatik dan digunakan terutamanya pada dandang, vesel tekanan dan saluran paip untuk mengawal tekanan supaya ia tidak melebihi had yang ditetapkan, memainkan peranan perlindungan yang penting untuk keselamatan peribadi dan operasi peralatan.

Nota: Injap keselamatan mesti menjalani ujian tekanan sebelum ia boleh digunakan.

Arahan pemasangan dan operasi

Sebelum memasang Electroplated Bypass Safety Valve, saluran paip mesti dibersihkan dan dibersihkan dengan teliti. Ini berkaitan dengan sama ada injap keselamatan boleh berfungsi dengan betul dan memenuhi tujuan yang dimaksudkan, di samping mempengaruhi prestasi operasinya, prestasi pengedap dan penunjuk kadar aliran secara langsung.

Kedudukan Pemasangan Injap Keselamatan

Apabila memilih kedudukan pemasangan untuk injap keselamatan, isu berikut harus diberi perhatian:

1.1 Injap keselamatan hendaklah dipasang secara menegak pada titik paling sensitif tekanan dalam sistem atau peralatan yang dilindungi, seperti bahagian atas dandang;

1.2 Injap keselamatan hendaklah dipasang di lokasi yang memudahkan pembongkaran dan pemeriksaan dan penyelenggaraan berkala;

Pemasangan Paip Masuk Injap Keselamatan

Adalah lebih baik untuk memasang injap keselamatan secara menegak dan terus ke paip sambungan dandang, tanpa paip masuk tambahan. Jika paip masuk mesti digunakan, diameter dalamannya tidak boleh lebih kecil daripada diameter masuk injap keselamatan, dan ia hendaklah sesingkat mungkin untuk mengurangkan rintangan saluran paip dan daya momen yang dikenakan oleh daya tindak balas pelepasan injap keselamatan pada sambungan dandang.

Pemasangan Paip Pelepasan Injap Keselamatan

Untuk meminimumkan kesan paip nyahcas ke atas prestasi injap keselamatan, perkara berikut perlu diberi perhatian semasa pemasangan:

3.1 Diameter dalaman paip nyahcas hendaklah lebih besar daripada diameter alur keluar injap keselamatan untuk mengelakkan tekanan belakang yang berlebihan, yang akan menjejaskan operasi injap keselamatan;

3.2 Paip hendaklah disokong secukupnya untuk mengelakkan tegasan saluran paip (tegasan pemasangan dan tegasan terma) daripada ditambah pada injap keselamatan, yang akan menjejaskan prestasi injap keselamatan;

3.3 Pada dasarnya, adalah lebih baik bagi setiap injap keselamatan menggunakan paip pelepasan yang berasingan. Jika dua atau lebih injap keselamatan berkongsi paip pengepala biasa (paip pengumpul), paip pengepala mesti mempunyai kawasan pelepasan yang mencukupi, dan perubahan arah aliran di mana paip pelepasan memasuki paip pengepala hendaklah sekecil mungkin;

3.4 Paip nyahcas hendaklah mempunyai lubang saliran yang sesuai (lubang tangisan) untuk mengelakkan pengumpulan hujan, salji, kondensat, dsb., di dalam paip nyahcas;

3.5 Adalah tidak munasabah untuk berat paip pelepasan ditanggung oleh paip cawangan keluar injap keselamatan; sebaliknya, ia harus disokong oleh struktur sokongan khusus, yang sepatutnya dapat menghalang saluran paip daripada bergerak atau bergetar disebabkan oleh daya tindak balas apabila injap keselamatan dilepaskan.

Panduan tentang Pelarasan Prestasi Injap Keselamatan

Injap keselamatan yang disediakan oleh syarikat kami diuji pada suhu bilik mengikut peraturan standard (tekanan set kilang ialah 3 bar). Walau bagaimanapun, terdapat perbezaan suhu antara keadaan operasi sebenar injap keselamatan dan tetapan suhu bilik, yang mengakibatkan sisihan dalam tekanan yang ditetapkan (tekanan pembukaan) antara tetapan suhu bilik dan keadaan operasi sebenar. Atas sebab ini, injap keselamatan dengan perbezaan suhu yang ketara mesti menjalani pelarasan panas di tapak. Kandungan pelarasan secara amnya melibatkan pelarasan tekanan yang ditetapkan (tekanan pembukaan) dan pelarasan tekanan nyahcas.

Pelarasan Tekanan Set dan Tekanan Pelepasan

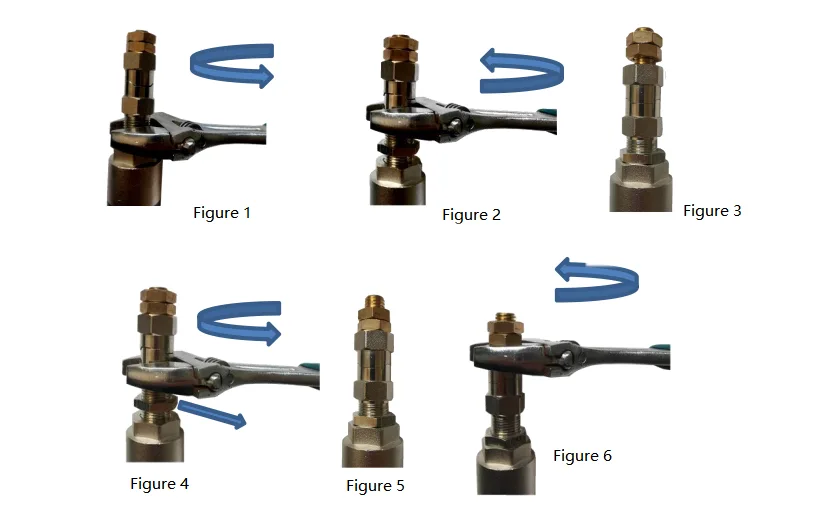

Longgarkan nat kunci (Rajah 1). Dalam julat tekanan kerja spring yang ditentukan, putar nat pelaras untuk menukar jumlah mampatan spring dan laraskan tekanan pembukaan. Apabila melaraskan, mula-mula tingkatkan tekanan masuk injap keselamatan secara perlahan-lahan untuk membuat injap terbuka dua kali. Jika tekanan bukaan terlalu rendah (kurangkan dahulu tekanan masuk injap), putar nat pelaras mengikut arah jam (Rajah 2). Jika tekanan pembukaan terlalu tinggi, mula-mula longgarkan kedua-dua nat (Rajah 3) dan kemudian putar nat pelaras mengikut lawan jam (Rajah 4). Setelah dilaraskan kepada tekanan bukaan yang diperlukan, ketatkan nat kunci dan dua nat (Rajah 5).

 Ujian Pembuangan Manual

Pencuci/gasket rata injap keselamatan dan badan injap biasanya berada dalam keadaan mampat rapat dan tertutup. Jika ujian pengudaraan manual biasa tidak dilakukan, lama kelamaan ia boleh melekat dengan mudah antara satu sama lain. Sekiranya berlaku keadaan tekanan berlebihan, injap keselamatan mungkin sukar untuk membunyikan penggera biasa, yang berpotensi membawa kepada kemalangan. Melakukan ujian pengudaraan manual secara kerap memastikan injap keselamatan kekal sensitif dan boleh dipercayai untuk jangka panjang, mengelakkan situasi yang disebutkan di atas.

Injap keselamatan memerlukan ujian pengudaraan manual biasa (putar perlahan penutup pelarasan mengikut arah jam (Rajah 6)).

1. Apabila mengeluarkan, beri perhatian kepada keselamatan, dan pastikan alur keluar pelepasan adalah jelas;

2. Pusingkan penutup pelarasan mengikut arah jam dengan perlahan dan lancar, jeda seketika, dan kemudian pusingkannya semula dengan lancar;

3. Pembuangan biasa boleh dilakukan seminggu sekali, dan rekod hendaklah disimpan.
