Injap Pengurangan Tekanan Dengan Tolok

Injap Pengurangan Tekanan Dengan Tolok ialah pemasangan kawalan bersepadu yang direka untuk memastikan pengurusan tekanan yang tepat dalam sistem bendalir. Fungsi teras injap adalah untuk secara automatik mengurangkan tekanan masuk yang lebih tinggi dan turun naik ke paras alur keluar yang stabil, selamat dan dipratentukan, dengan itu melindungi saluran paip, peralatan dan peralatan hiliran daripada kerosakan. Tolok tekanan bersepadu menyediakan pengesahan visual sepintas lalu bagi tekanan alur keluar yang ditetapkan, memudahkan pemantauan yang mudah, persediaan awal dan diagnostik sistem yang berterusan.

Ciri dan Aplikasi Produk

Injap Pengurangan Tekanan statik dan dinamik ini dengan Tolok mengekalkan tekanan hiliran yang stabil tanpa mengira turun naik masuk yang besar. Menampilkan pembinaan bertaraf PN16 yang teguh, ia membenarkan pemasangan mendatar dan menegak tanpa menjejaskan prestasi, pelarasan atau pengedap. Mematuhi piawaian EN1567 Eropah, mata air pengawal selianya diasingkan sepenuhnya daripada air minuman untuk memastikan kebersihan dan keselamatan.

Digunakan terutamanya dalam sistem bekalan air perbandaran dengan tekanan saluran paip yang tinggi atau tidak stabil, injap mengurangkan dan menstabilkan tekanan air masuk secara berkesan untuk pengguna akhir. Fungsi utamanya ialah untuk mengekalkan tekanan hiliran berterusan secara automatik walaupun terdapat variasi huluan sambil memenuhi permintaan aliran, memastikan bekalan air kediaman yang boleh dipercayai dan selamat.

Parameter Produk (Spesifikasi)

Jenis sambungan berulir

DN15 (1/2")、DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

Spesifikasi Teknikal

Tekanan Kerja Maksimum yang Dibenarkan (PN): 16 bar

Julat Pengatur Tekanan (Ps): 1~6 bar

Tetapan Kilang Tekanan Outlet: 3 bar

Julat Variasi Tekanan Keluaran: ±10%

Julat Suhu Bekerja: 0℃(tidak membeku) ~ (80℃

Tahap Bunyi (dB(A)): 30 dBA

Komposisi Bahan

① Badan Injap, Penutup Injap, Kili Injap: HPb59-1

② Elemen Pengedap: EPDM

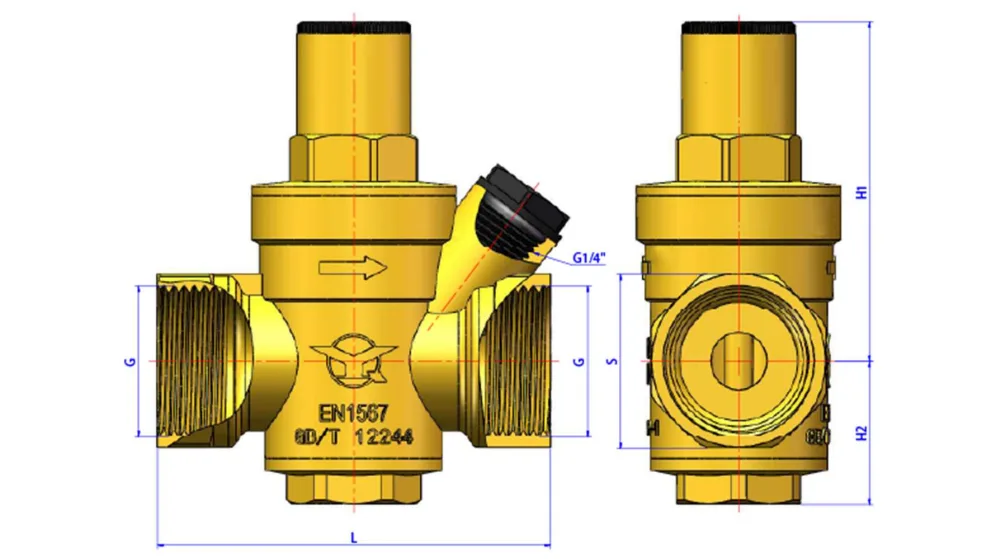

Dimensi Produk

Struktur Produk dan Prinsip Kerja

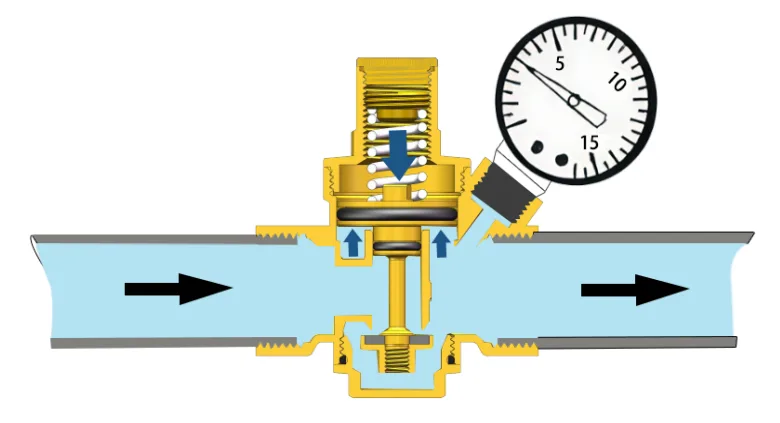

Prinsip Kerja

Fungsi teras Injap Pengurangan Tekanan Dengan Tolok ialah modulasi tepat tekanan masuk tinggi kepada tekanan alur keluar yang stabil dan ditentukur, dengan itu melindungi integriti sistem bendalir domestik dan industri berikutnya daripada kejadian lonjakan atau keadaan tekanan lampau setempat.

Secara mekanikal, peranti mewujudkan keseimbangan hidraulik dengan mengimbangi dua daya utama: daya statik yang dikenakan oleh spring pra-tegang, yang memincangkan injap ke arah kedudukan terbuka, terhadap daya penutup dinamik yang dihasilkan oleh tekanan bendalir hulu yang bertindak ke atas omboh dalaman. Imbangan penggerak kendiri yang berterusan ini secara berkesan mengekalkan keadaan tekanan yang tekal dan berkurangan di hiliran, mengoptimumkan kedua-dua penghantaran cecair dan perlindungan sistem.

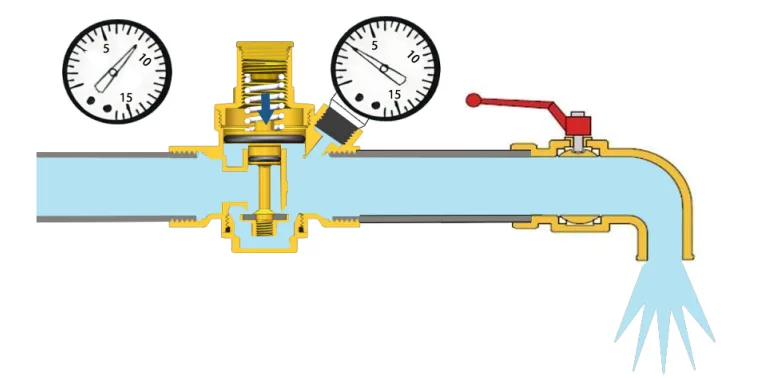

Status Operasi Semasa Penggunaan Air

Apabila pili air dibuka, daya yang dikenakan oleh spring dalaman melebihi tekanan hidraulik ke atas yang bertindak pada permukaan bawah omboh. Akibatnya, omboh menterjemah ke bawah, dengan itu membuka laluan aliran bendalir. Apabila faucet hiliran tambahan diaktifkan, tekanan balas di bawah omboh berkurangan, mengakibatkan peningkatan berkadar dalam kadar aliran isipadu melalui injap pengurangan tekanan.

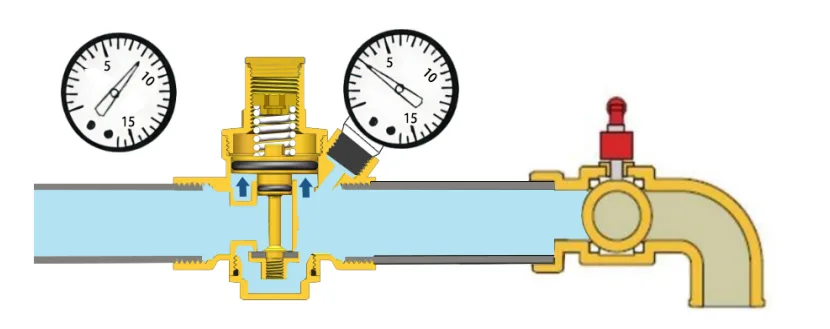

Status Operasi Semasa Aliran Sifar

Apabila paip hiliran ditutup, tekanan hidraulik dalam litar hiliran meningkat. Tekanan meningkat ini memacu omboh dalaman ke atas, dengan berkesan menutup laluan bendalir dan menstabilkan tekanan hiliran pada titik set yang telah ditetapkan. Penutupan serta-merta injap pengurang tekanan dicapai apabila daya hidraulik ke atas yang bertindak pada omboh melebihi daya balas yang dikenakan oleh mekanisme spring dalaman.

Arahan pemasangan dan operasi

4.1 Sebelum memasang Injap Pengurangan Tekanan Dengan Tolok, adalah disyorkan untuk membersihkan udara dan kotoran daripada sistem paip.

4.2 Sahkan arah aliran air (ditunjukkan dengan anak panah pada badan injap).

4.3 Injap pengurang tekanan boleh dipasang pada kedua-dua bahagian paip menegak dan mendatar (pemasangan terbalik adalah dilarang).

4.4 Injap tidak boleh dipasang di lokasi di mana pembekuan mungkin berlaku, seperti di luar rumah, kerana pembekuan akan merosakkan unit.

4.5 Injap pengurang tekanan hendaklah dipasang di lokasi yang mudah diakses untuk pelarasan tekanan dan bacaan. Pemasangan dalam aci paip tidak disyorkan kerana kemungkinan pembekuan.

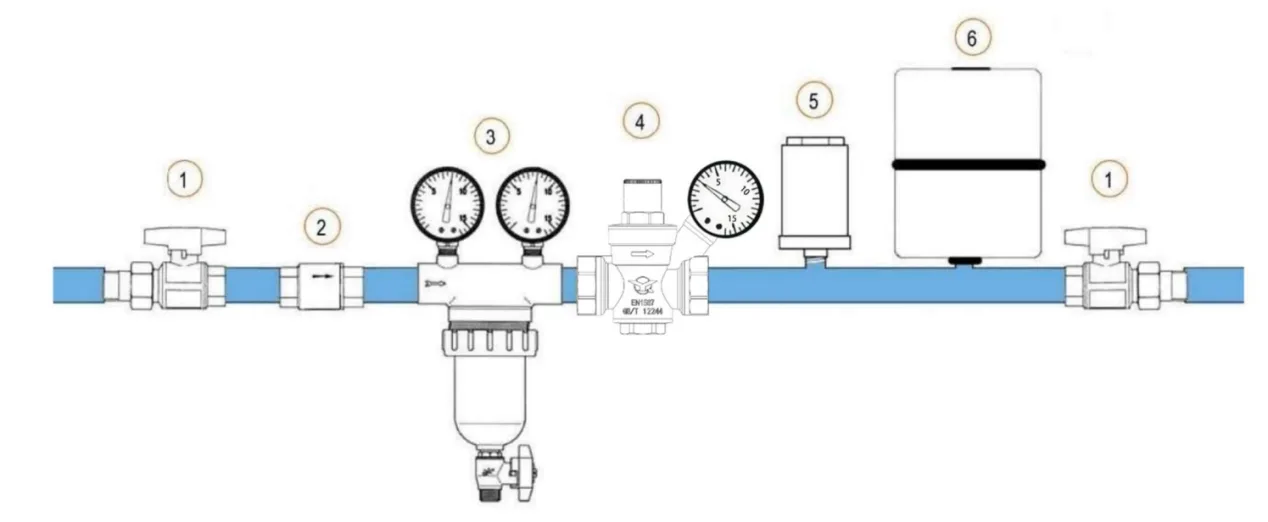

4.6 Fenomena "tukul air" adalah punca utama kegagalan injap pengurangan tekanan. Kaedah pemasangan seperti yang digambarkan dalam rajah di bawah adalah disyorkan, kerana ia mengoptimumkan operasi untuk semua peralatan hiliran dan memudahkan tugas penyelenggaraan yang lebih mudah.

① Injap penutup: Dipasang di hulu dan hilir injap pengurang tekanan untuk memudahkan operasi penyelenggaraan untuk pelbagai peralatan.

② Injap periksa: Menghalang aliran balik.

③ Penapis: Menapis kekotoran dalam paip bekalan utama untuk mengelakkan kekotoran dalam semua peralatan hiliran dan mengekalkan prestasinya.

④ Injap pengurang tekanan dinamik dinamik jenis omboh.

⑤ Penahan tukul air: Mengelakkan turun naik saluran paip apabila bekalan air dipulihkan selepas gangguan, yang boleh merosakkan semua peralatan hiliran.

⑥ Bekas pengembangan: Digunakan dalam sistem penyimpanan air panas dan air panas di mana tekanan mungkin meningkat akibat haba bendalir, bertindak untuk menyerap tekanan berlebihan.

peraturan tekanan

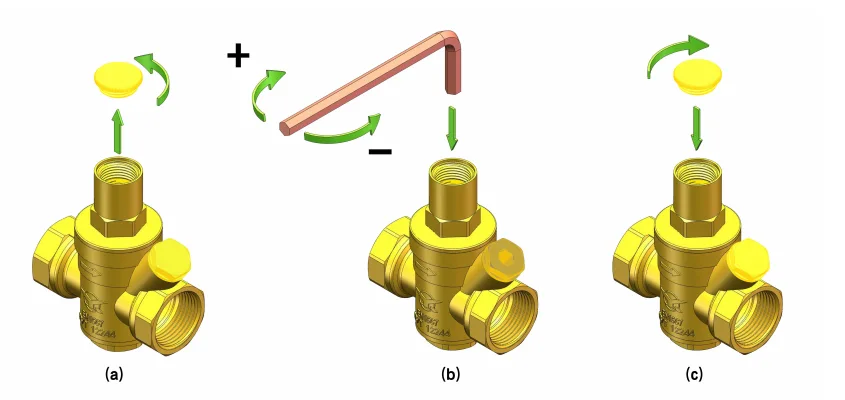

Tekanan alur keluar Injap Pengurangan Tekanan Dengan Tolok adalah pratetap kilang kepada 3 bar; tekanan hiliran boleh dilaraskan menggunakan kaedah berikut:

1.Tutup injap tutup di belakang injap pengurang tekanan

2. Buka skru penutup plastik mengikut arah lawan jam

3. Masukkan kunci Allen ke dalam penutup pelaras injap pengurang tekanan untuk melaraskan: pusing mengikut arah jam untuk meningkatkan tekanan hiliran, pusing lawan jam untuk mengurangkan tekanan hiliran (Rajah b)

4. Nilai tekanan yang dipaparkan pada tolok tekanan injap pengurang tekanan ialah tekanan hiliran yang diselaraskan

5. Selepas pelarasan selesai, ketatkan penutup plastik mengikut arah jam

Untuk mengelakkan berlakunya fenomena bunyi atau peronggaan, adalah disyorkan untuk mengekalkan nisbah pengurangan tekanan masuk-ke-alur di bawah 2.5. Sebagai contoh, jika tekanan alur keluar yang diperlukan ialah 4 bar, tekanan masuk tidak boleh melebihi 10 bar. Jika perlu, pertimbangkan untuk memasang injap pengurangan tekanan tambahan secara bersiri untuk mencapai pengurangan tekanan yang dikehendaki secara berperingkat.

Penyelesaian Masalah

① Injap Pengurangan Tekanan Dengan Tolok yang dipasang di saluran paip air panas atau sistem penyimpanan air panas akan mengalami peningkatan dalam tekanan hiliran. Ini berlaku kerana pemanasan air meningkatkan tekanan, dan apabila tiada penggunaan air, injap pengurang tekanan berada dalam keadaan tertutup, menghalang tekanan terkumpul daripada "dilepaskan."

Penyelesaian: Pasang bekas pengembangan di antara salur masuk air panas dan injap pengurang tekanan untuk menyerap tekanan yang meningkat.

② Tekanan hiliran yang tidak konsisten dengan nilai tekanan yang ditetapkan. Di kawasan yang mempunyai kualiti air yang lemah, kekotoran yang mengalir melalui injap pengurang tekanan boleh terkumpul dengan mudah di antara tempat duduk injap dan omboh, menghalang injap daripada menutup sepenuhnya. Ini membolehkan tekanan hulu meresap ke bahagian hilir, sekali gus meningkatkan tekanan hiliran.

Penyelesaian: Pasang penapis di hulu injap pengurang tekanan dan lakukan pembersihan biasa.
