Injap Pengurangan Tekanan

Dicipta untuk ketahanan dan ketepatan, injap GenTant ditentukan oleh jurutera dan diperoleh oleh rakan kongsi di seluruh dunia. Kami komited terhadap kawalan kualiti dan secara profesional menghasilkan penyelesaian berkualiti tinggi yang disesuaikan untuk memenuhi keperluan aplikasi yang pelbagai. Kilang kami menawarkan perkhidmatan tersuai dan menyediakan sampel percuma, membolehkan anda menilai produk kami sebelum membuat keputusan. Kami menjemput anda untuk menyemak data teknikal kami atau membincangkan keperluan permohonan anda dengan pasukan kami. Mari bekerjasama untuk menyampaikan penyelesaian pengurusan tekanan yang boleh dipercayai dan kos efektif untuk projek anda yang seterusnya.

Ciri dan Aplikasi Produk

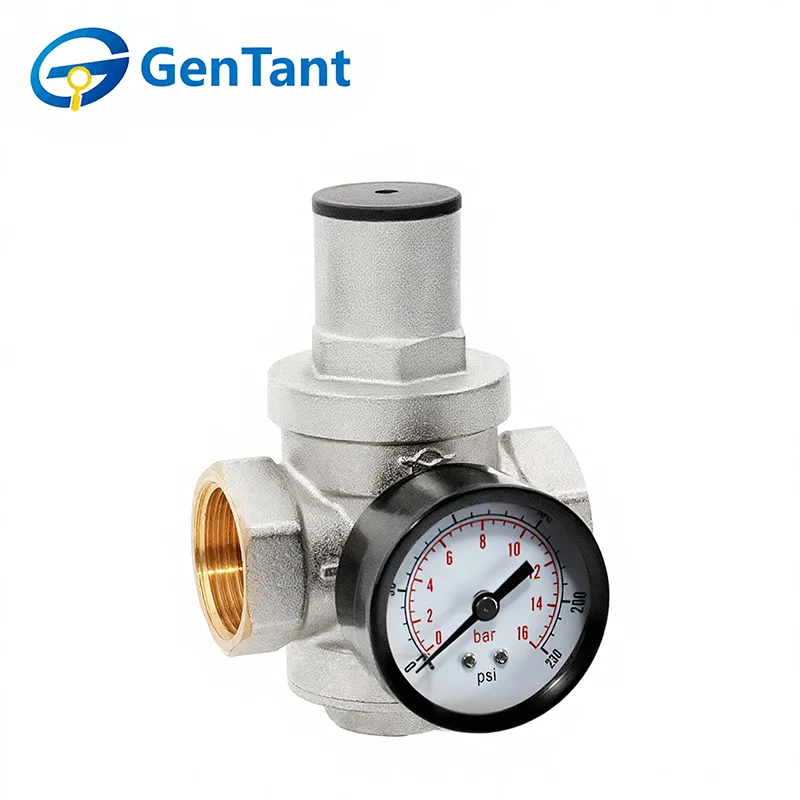

Injap pengurangan tekanan ini, juga dikenali sebagai pengatur tekanan, direka untuk digunakan dalam sistem bekalan air panas dan sejuk untuk memberikan pengurangan tekanan boleh laras. Ia secara konsisten mengekalkan tekanan hiliran pada atau di bawah titik set, tanpa mengira turun naik dalam tekanan bekalan utama. Walaupun dalam keadaan statik, tekanan selepas pengawal selia tidak akan melebihi nilai pratetap. Menampilkan prinsip kerja "pasca tindakan", ia memastikan kawalan yang tepat dan boleh dipercayai. Pengawal selia termasuk port berulir pada sisi untuk pemantauan tekanan yang mudah (tolok tekanan dijual berasingan), dan kedua-dua hujung sambungan dilengkapi dengan penutup nilon pelindung untuk keutuhan pengedap.

Parameter Produk (Spesifikasi)

Diameter Nominal: DN15 hingga DN50

Tekanan Masuk Maksimum: 2.5 MPa

Julat Peraturan Tekanan: 0.1 hingga 0.55 MPa

Tekanan Keluaran Pratetap Kilang: 0.3 MPa

Suhu Media Pengendalian Maksimum: +80°C

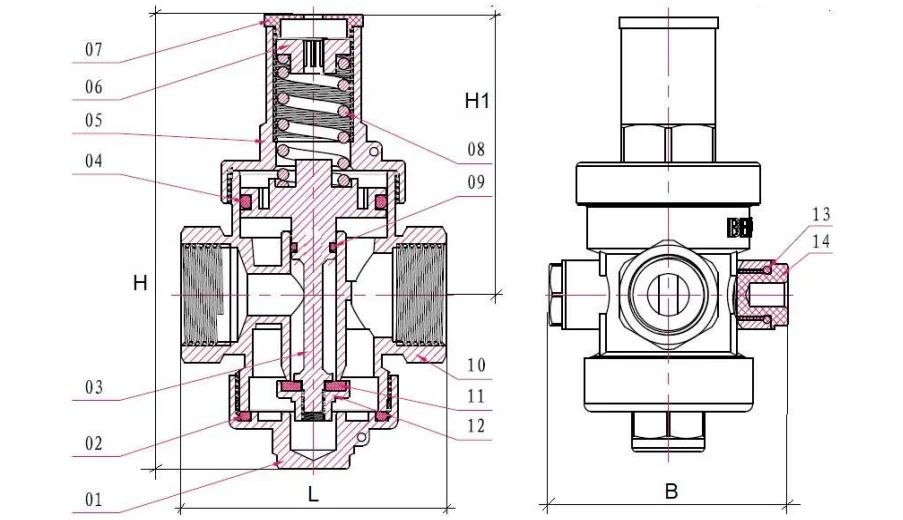

Dimensi

Struktur Produk dan Prinsip Kerja

Struktur

Injap Pengurangan Tekanan GenTant terdiri daripada sambungan masuk dan keluar, elemen penderiaan pegas dan mekanisme pelarasan.

Prinsip Kerja

Bendalir memasuki ruang masuk dan mengenakan daya yang sama pada palam injap dan permukaan bawah omboh. Daya spring memastikan pengatur tetap terbuka sehingga tekanan sederhana yang bertindak pada omboh  dalam ruang alur keluar mengimbangi dengan tekanan yang ditetapkan. Pada ketika ini, palam injap mula menutup laluan antara ruang, meningkatkan rintangan dan mengurangkan tekanan alur keluar kepada nilai yang ditetapkan. Menggunakan nat pelarasan loyang, tekanan alur keluar pengawal selia boleh ditetapkan kepada nilai yang dikehendaki berbeza daripada pratetap kilang (3 bar).

Arahan pemasangan dan operasi

Pengatur tekanan boleh dipasang dalam sebarang orientasi. Arah bendalir mesti sepadan dengan anak panah yang ditunjukkan pada badan injap. Lengan pelarasan hendaklah berada dalam kedudukan yang boleh dikendalikan.

Pengawal selia hendaklah dipasang di lokasi yang memudahkan operasi pentauliahan dan penyelenggaraan.

Penapis mekanikal dengan kehalusan penapisan tidak kurang daripada 500 mikron mesti dipasang di hulu pengawal selia.

Syarat berikut mesti dipenuhi semasa pemasangan:

● Bersihkan dan siram bahagian masuk saluran paip dengan teliti.

● Pastikan tiada bahan pengedap (seperti pita pengedap benang PTFE, kord pengedap rami, dll.) memasuki ruang kerja pengawal selia.

● Dalam pembinaan baharu atau projek pengubahsuaian besar, ujian tekanan saluran paip dan pembilasan mesti diselesaikan sebelum pengawal selia dipasang.

Injap Pengurangan Tekanan GenTant tidak boleh menanggung sebarang beban daripada saluran paip (termasuk lenturan, mampatan, ketegangan, kilasan, salah jajaran, getaran, pengetatan pengikat yang tidak sekata, dsb.). Di mana perlu, penyokong atau pemampas mesti dipasang untuk menghapuskan beban yang dikenakan oleh saluran paip pada injap. Tork pemasangan maksimum untuk pengawal selia disenaraikan dalam jadual di bawah

Adalah disyorkan untuk memasang pengawal selia di hulu meter air.Kawalan tekanan mesti dilakukan menggunakan tolok tekanan, yang boleh dipasang pada kedudukan palam pengawal selia. Tolok memaparkan tekanan alur keluar pengawal selia.

Untuk melaraskan tekanan yang ditetapkan, mula-mula longgarkan penutup, kemudian gunakan sepana untuk memutar skru pelarasan sehingga tekanan yang dikehendaki dicapai seperti yang ditunjukkan pada tolok tekanan. Memusing skru pelarasan mengikut arah jam akan meningkatkan tekanan yang ditetapkan, manakala memutarkannya ke arah lawan jam akan mengurangkannya. Ketatkan penutup dengan selamat selepas menyelesaikan pelarasan.

Untuk mengelakkan bunyi bising atau peronggaan, adalah disyorkan untuk mengekalkan nisbah tekanan masuk/alur keluar di bawah 2.5 MPa. Sebagai contoh, jika tekanan alur keluar yang diperlukan ialah 4 bar, tekanan masuk tidak boleh melebihi 10 bar. Jika perlu, pertimbangkan untuk memasang injap pengurangan tekanan tambahan secara bersiri.
