Injap Keselamatan

Injap keselamatan adalah peranti pelindung yang kritikal dan tidak boleh dirunding yang direka bentuk sebagai barisan pertahanan terakhir dalam sistem bertekanan. Fungsi utama mereka adalah untuk membuka dan melepaskan tekanan berlebihan secara automatik apabila titik set yang telah ditetapkan melebihi, dengan itu menghalang kegagalan peralatan bencana, letupan, dan memastikan keselamatan kakitangan dan alam sekitar. Sebaik sahaja tekanan sistem kembali ke tahap selamat, injap ditutup semula secara automatik, mengekalkan integriti sistem dan kesinambungan operasi. Fungsi penting ini menjadikannya amat diperlukan dalam pelbagai industri, termasuk HVAC, dandang komersial, pemanasan proses dan sistem bekalan air.

Ciri dan Aplikasi Produk

Injap keselamatan digunakan sebagai peranti perlindungan keselamatan merentasi pelbagai sistem, termasuk pemanasan, penyejukan dan bekalan air domestik. Apabila tekanan sistem meningkat dan melebihi tekanan nyahcas injap, injap keselamatan diaktifkan secara automatik untuk melegakan tekanan dan melepaskan medium, dengan itu memastikan keselamatan saluran paip dan peralatan dalaman. Sebaliknya, injap secara automatik mendudukkan semula dan menutup apabila tekanan sistem jatuh di bawah tekanan yang ditetapkan.

Parameter Produk (Spesifikasi)

Jenis sambungan berulir

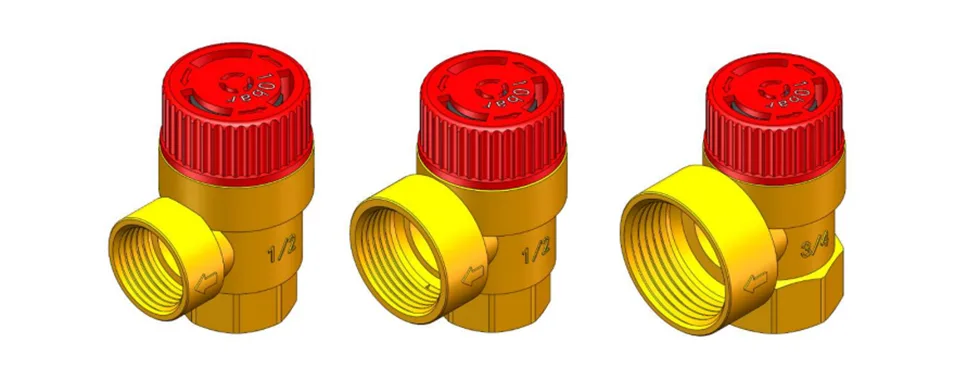

DN15 (1/2")、DN15×20 (1/2" × 3/4")、DN20×25 (3/4" × 1")

Spesifikasi Teknikal

Sederhana: Air atau larutan glikol (kepekatan maksimum 50%)

Suhu Operasi:-20℃~ 110℃

Tekanan Kerja Maksimum: ≤16 bar

Tekanan Dinilai (Pnr): 2.5-3-3.5-4-5-6-7-8-10 bar (nilai tekanan tidak boleh laras)

Tekanan Bukaan (Po): ≤Pnr 10%

Tekanan Penutupan (Pf):≤Pnr 10%

Badan Injap: Penempaan integral suhu tinggi, ketebalan dinding yang menebal, kekuatan yang lebih tinggi.

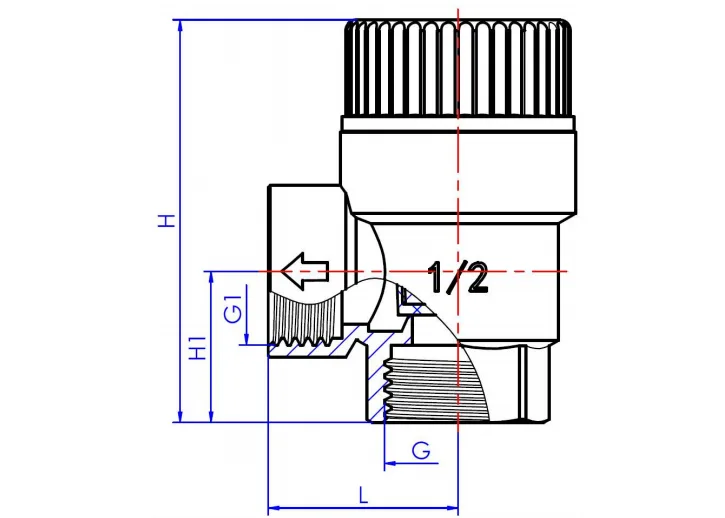

Dimensi Produk

Prinsip Kerja

Omboh dalaman injap keselamatan menggunakan ketegangan spring untuk menutup tempat duduk injap. Apabila tekanan sistem melebihi tegangan pratetap spring, omboh bergerak ke atas, menjauhi tempat duduk, dan membuka saluran pelepas air. Tekanan set injap keselamatan ialah tekanan kerja maksimum yang dibenarkan untuk sistem.

Apabila tekanan sistem jatuh di bawah tekanan penutup injap keselamatan, ketegangan yang dikenakan oleh spring di atas omboh menyebabkan saluran aliran air ditutup, memulihkan sistem kepada keadaan operasi biasa. Diameter alur keluar injap keselamatan adalah sama atau lebih besar daripada diameter salur masuk; reka bentuk ini memudahkan pelepasan tekanan yang cepat.

Arahan pemasangan dan operasi

Sebelum memasang injap keselamatan, kakitangan profesional yang berkelayakan harus memilih model yang betul berdasarkan ciri sistem dan mematuhi peraturan yang berkaitan. Badan injap ditandakan dengan arah aliran air, yang mesti diikuti dengan ketat semasa pemasangan.

1. Sistem Berkenaan

1.1 Sistem pemanasan

Injap keselamatan hendaklah dipasang di bahagian atas sumber haba (dandang, pam haba, dll.), atau dalam jarak 1 meter dari paip bekalan air. Tidak boleh ada sebarang bentuk injap tutup antara injap keselamatan dan paip sambungan sumber haba.

1.2 Sistem Air Panas Domestik

Injap keselamatan hendaklah dipasang pada salur masuk air sejuk tangki air panas jenis simpanan, memastikan tiada injap tutup dalam sebarang bentuk pada paip antara titik ini.

1.3 Sistem Gas Mampat

Injap keselamatan sesuai untuk digunakan dalam sistem gas termampat.

2. Kaedah Pemasangan

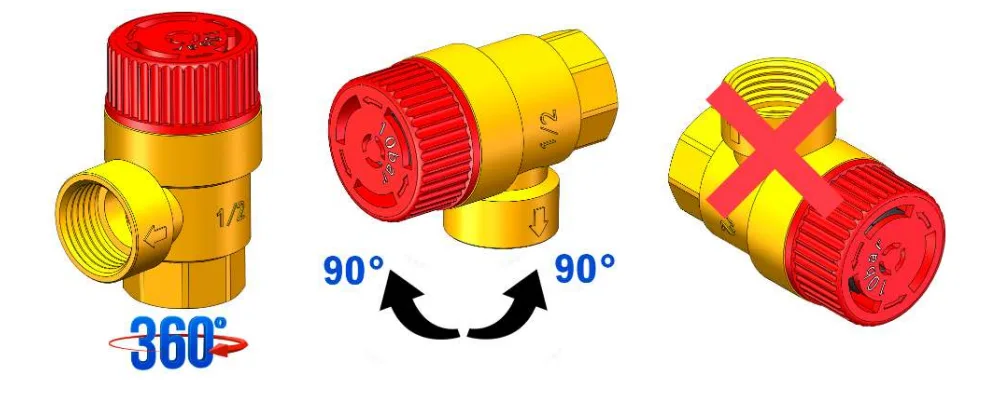

Sebelum pemasangan, pastikan tekanan sistem sepadan dengan tekanan pembukaan injap keselamatan; memastikan sistem tertekan sepenuhnya dan disejukkan; pastikan tiada injap tutup dalam sebarang bentuk antara sistem dan injap keselamatan; siram saluran paip sistem. Injap keselamatan boleh dipasang secara menegak atau mendatar, tetapi tidak boleh dipasang secara terbalik (seperti ditunjukkan dalam rajah di bawah). Mengikuti kaedah pemasangan ini boleh menghalang kekotoran dan sedimen daripada menjejaskan operasi biasa.

3. Langkah berjaga-jaga Pemasangan

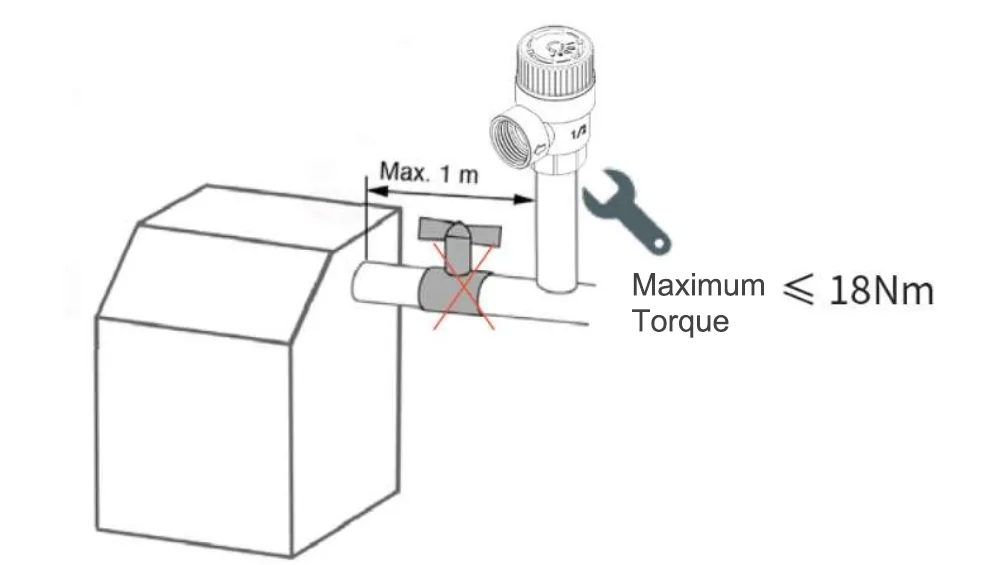

3.1 Apabila memasang injap keselamatan, tork hendaklah ≤18N·m untuk mengelakkan ubah bentuk injap, yang boleh mengakibatkan kegagalan. Seharusnya tiada injap tutup dalam sebarang bentuk (injap bola, injap sehala, dsb.) di antara sistem dan injap keselamatan, seperti yang ditunjukkan dalam rajah di bawah.

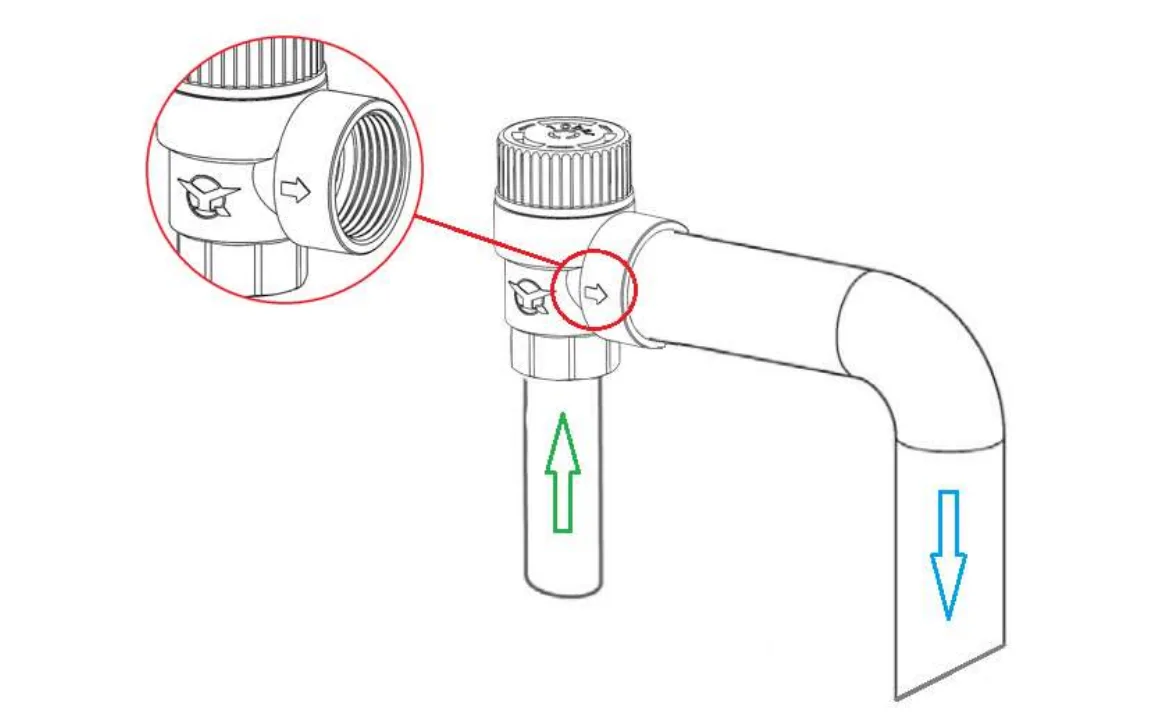

3.2 Diameter paip yang menyambungkan sistem kepada injap keselamatan mestilah lebih besar daripada atau sama dengan diameter paip masuk injap keselamatan. Pastikan arah aliran medium sejajar dengan arah anak panah pada port pelepasan keselamatan, seperti yang ditunjukkan dalam rajah di bawah. Adalah disyorkan untuk meletakkan tanda peringatan berhampiran port pelepasan injap keselamatan yang menyatakan: "Jangan sekat alur keluar semasa operasi sistem."

3.3 Jangan pasang injap tutup atau aksesori injap lain yang menghalang pengaliran medium pada port pelepasan tekanan. Pastikan medium boleh melimpah dari port pelepasan tekanan dengan lancar dan tidak terhalang. Paip longkang hendaklah mempunyai maksimum dua siku dan panjang ≤2 meter.

3.4 Pastikan terdapat longkang lantai atau peranti penerima berhampiran lokasi pemasangan injap keselamatan untuk saliran selamat semasa pentauliahan, penyelenggaraan kerosakan, dsb., untuk mengelakkan kecederaan diri atau kehilangan harta benda yang disebabkan oleh medium mengalir.

Pentauliahan

Putar roda tangan sekali mengikut arah anak panah pada roda tangan atas injap keselamatan. Medium harus dilepaskan dari port pelepasan tekanan pada masa ini. Jika tiada medium dilepaskan, periksa sama ada port pelepasan tekanan disekat atau jika injap keselamatan rosak, dan semak status tekanan sistem. Putaran roda tangan hanya boleh digunakan untuk memeriksa sama ada injap keselamatan berfungsi dengan betul. Jangan putar roda tangan beberapa kali atau ke arah terbalik, kerana ini akan menyebabkan kerosakan pada injap keselamatan.

Penyelenggaraan

Cadangan: Lakukan ujian berfungsi setiap 6 bulan.
