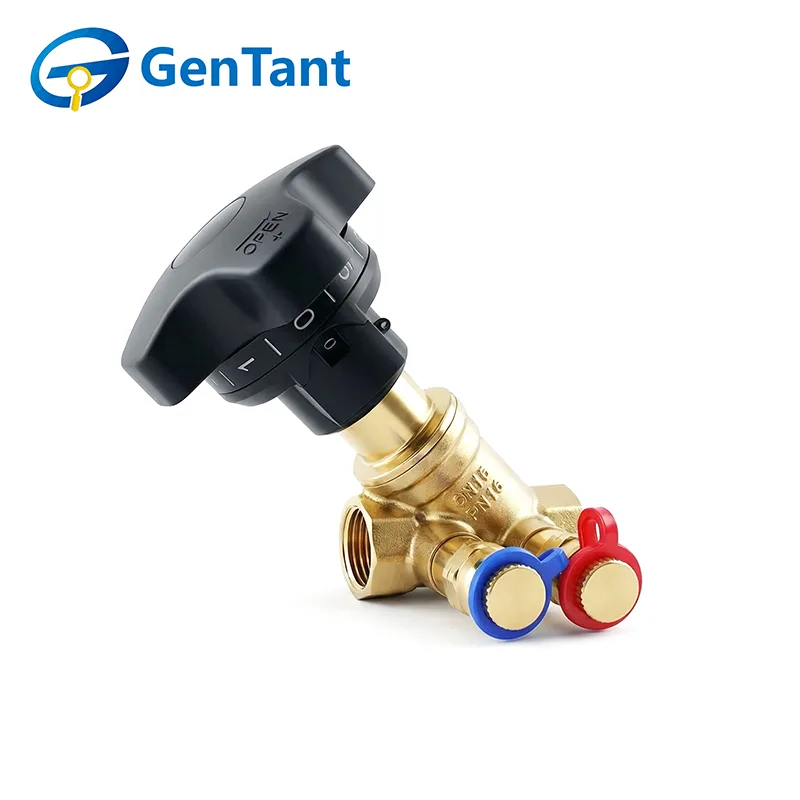

Injap Pengimbang Statik

Sebagai pembekal global terkemuka, kami mengeksport penyelesaian injap yang boleh dipercayai ke seluruh dunia, menyediakan harga borong yang kompetitif dan perkhidmatan OEM/ODM yang komprehensif. Kilang kami dilengkapi dengan sistem kawalan kualiti yang ketat dan sokongan teknikal yang berdedikasi. Jika anda ingin mendapatkan atau membeli injap pengimbang statik, kami menjemput anda untuk bertanyakan katalog produk terkini kami dan meminta sebut harga. Manfaat daripada kepakaran pembuatan kami dan penghantaran global yang lancar untuk perolehan berskala besar atau projek kejuruteraan khusus anda.

Ciri dan Aplikasi Produk

Injap pengimbang statik mempunyai mekanisme penguncian digital dan reka bentuk badan injap aliran lurus, memberikan kawalan aliran sama peratusan yang tepat. Ia memastikan pelarasan yang tepat, kalis gangguan dan prestasi hidraulik yang stabil di semua cawangan sistem.

Direka khusus untuk menyelesaikan pemanasan/penyejukan tidak sekata dalam sistem HVAC, ia menghapuskan variasi suhu dengan mengagihkan aliran secara tepat ke setiap terminal. Ideal untuk pemanasan daerah, penyaman udara komersial dan litar air industri, ia mencapai keseimbangan hidraulik penuh, mengurangkan penggunaan tenaga pam dan meningkatkan kecekapan sistem keseluruhan untuk penjimatan tenaga dan keselesaan yang lebih baik.

Parameter Produk (Spesifikasi)

Bendalir Berkenaan: Air, larutan Glikol (Maksimum 50% glikol)

Julat Suhu Operasi: -20 ~ 120°C

Tekanan Kerja Maksimum: 16 bar (1.6 MPa)

Keupayaan Ujian Tekanan Pantas: (Memerlukan tolok pintar khusus untuk pengesanan; diameter probe ialah 3mm)

Prestasi Pengawalseliaan Cemerlang: Pelarasan tepat dengan penunjuk pembukaan menunjukkan kenaikan 1/10 pusingan

Fungsi Matikan Cemerlang

Fungsi Mengunci Darjah Pembukaan

Ketepatan: ±10%

Bahan Utama

Hpb59-1 (Gred tembaga)

Roda Tangan: ABS Komponen pengedap: PTFE, EPDM

Jenis sambungan berulir

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

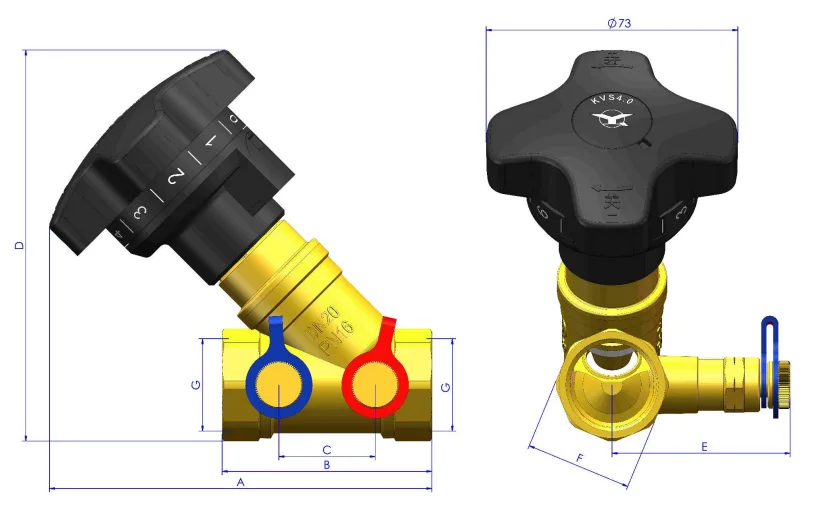

Dimensi produk

Garis panduan pemasangan injap dan arahan tetapan kunci memori:

Penunjuk pada roda tangan injap harus menghadap ke arah yang boleh dilihat oleh kakitangan pentauliahan. Halangan hendaklah dielakkan di hadapan sendi ujian tekanan pada badan injap untuk memastikan instrumen pintar khusus boleh disambungkan untuk pengesanan semasa pentauliahan.

Saluran paip di mana injap dipasang mestilah mempunyai diameter nominal yang sama.

Pastikan tiada bahan cemar dalam saluran paip dan injap sebelum pemasangan.

Untuk melindungi injap daripada kemungkinan kekotoran, pasang penapis di hulu injap.

Semasa pemasangan, arah aliran sederhana hendaklah konsisten dengan arah yang ditandakan pada badan injap.

Injap boleh dipasang secara mendatar atau menegak.

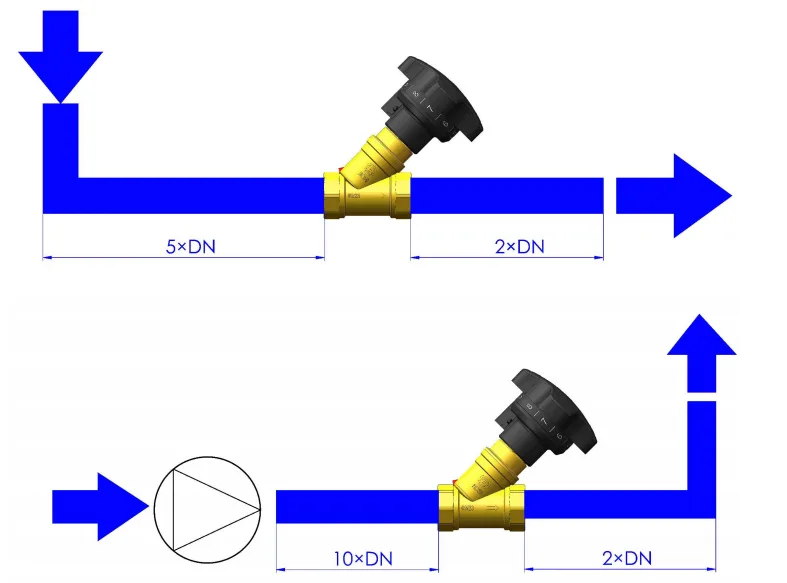

Jika injap dipasang selepas bahagian paip melengkung, adalah disyorkan untuk mengekalkan bahagian paip lurus sebelum injap pada tahap minimum (panjang sama dengan 5 kali diameter nominal injap).

Jika terdapat pengedar (pam) sebelum injap, panjang minimum paip lurus yang disyorkan ialah 10 kali diameter nominal injap itu sendiri.

Selepas injap telah ditugaskan, untuk mengekalkan status keseimbangan sistem, bukaan injap tidak boleh ditukar secara rawak semasa operasi sistem biasa, dan khususnya, peranti pengunci pembukaan tidak boleh ditukar.

Tetapan Kunci Memori

Injap Pengimbangan Statik mempunyai peranti memori kedudukan, tanggalkan penutup habuk dan ikuti langkah ini untuk tetapan penguncian yang diperlukan:

1.Gunakan alat kecil dalam alur kecil di antara penutup habuk dan roda tangan, dan kemudian keluarkannya.

2. Masukkan sepana heksagon 5mm ke bahagian tengah roda tangan, dan pastikan putaran dalam kedudukan yang diperlukan.

3. Tekan penutup habuk kembali ke tempatnya.
