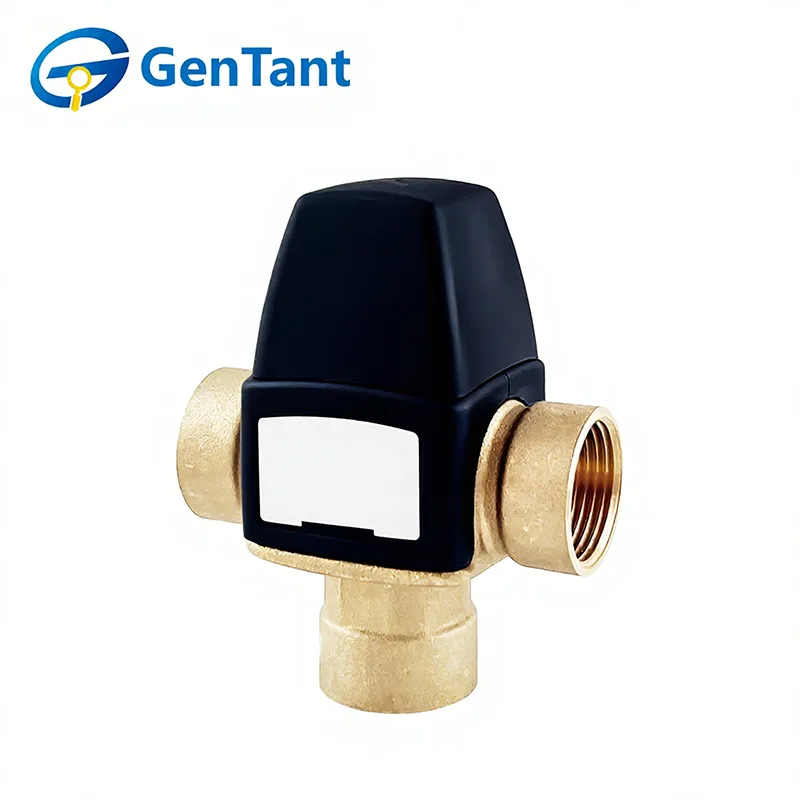

Injap Campuran Termostatik Dengan Saluran Air Sisi
Injap Campuran Termostatik (TMV) ialah peranti keselamatan kritikal yang direka untuk menghantar air bancuhan pada suhu yang telah ditetapkan, stabil, mengelakkan kejutan panas dan haba. Sebagai pengilang profesional Injap Campuran Termostatik Dengan Saluran Air Sisi, GenTant memanfaatkan Makmal R&D dan Pengujian termajunya untuk memastikan kecemerlangan produk dan memacu inovasi. Dengan menggunakan peralatan ketepatan, kami mengesahkan dengan teliti setiap prestasi injap, menjamin kebolehpercayaan jangka panjang dan keselamatan yang konsisten. Komitmen kami terhadap kejuruteraan yang teliti dan pembangunan berterusan membolehkan kami mencipta penyelesaian injap pintar dan tahan lama generasi seterusnya. Kami menyediakan TMV berkualiti tinggi yang menawarkan kawalan suhu unggul, keselamatan pengguna yang dipertingkatkan dan prestasi mantap untuk aplikasi kediaman dan komersial.
Ciri dan Aplikasi Produk
1.1. Injap Campuran Termostatik GenTant Dengan Saluran Air Sisi direka untuk mengekalkan suhu cecair yang diberikan dalam sistem air panas domestik (DHW) dan sistem pemanasan lantai.
1.2. Injap bancuhan termostatik dilengkapi dengan sistem keselamatan daripada melecur dengan air mendidih (injap menutup aliran cecair campuran jika tiada bekalan air sejuk).
1.3. Suhu malar air campuran ditetapkan oleh tombol pelaras injap dalam julat suhu yang ditetapkan.
spesifikasi teknikal
|
TIDAK |
Ciri |
Nilai |
|
1 |
Suhu maksimum cecair kerja, °С |
95 |
|
2 |
Tekanan kerja maksimum, bar |
10 |
|
3 |
Tekanan pembezaan maksimum, bar |
2 |
|
4 |
Ketepatan, °С |
±2 |
|
5 |
Julat suhu, °С |
30-65 |
|
6 |
Medium kerja |
Air, larutan akueus glikol dengan kepekatan sehingga 40% |
|
7 |
Tekanan kerja yang disyorkan, bar |
1-5 |
|
8 |
Diameter nominal, mm |
15-20 |
|
9 |
Kadar aliran nominal, m³/j |
1.8 -2.0 |
Reka bentuk dan bahan produk

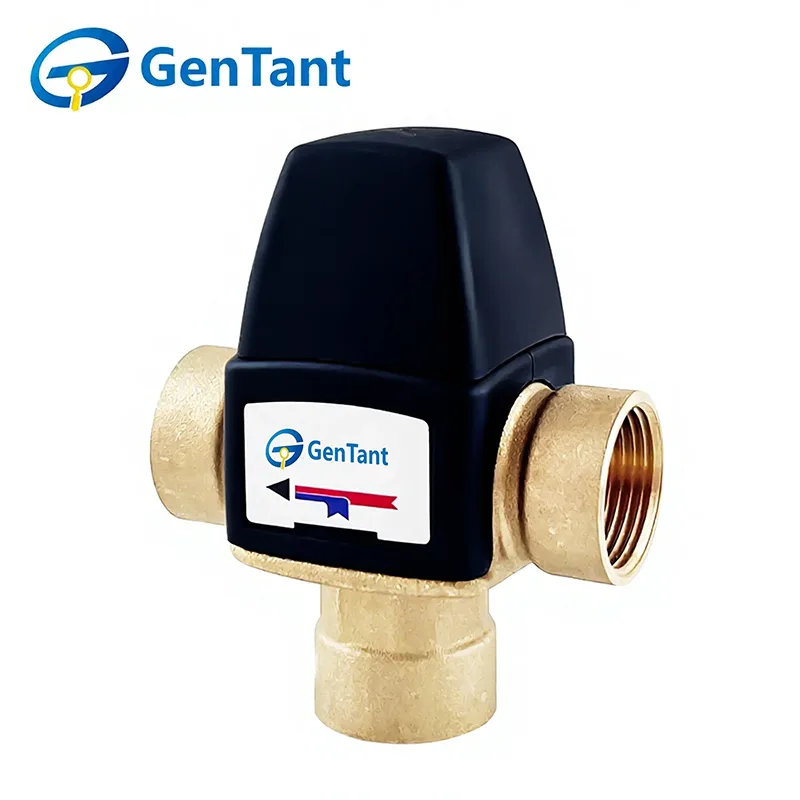

Injap bancuhan termostatik dengan alur keluar air sisi (Benang Wanita)
|
№ |
Nama Item |
Kuantiti, pcs |
bahan |
|
1 |
Badan injap |
1 |
CW617N |
|
2 |
Omboh |
1 |
PPS |
|
3 |
O-cincin |
1 |
EPDM |
|
4 |
O-cincin |
1 |
EPDM |
|
5 |
Musim bunga |
1 |
S304-WPB |
|
6 |
Batang injap |
1 |
CW617N |
|
7 |
O-cincin |
1 |
EPDM |
|
8 |
Gasket |
1 |
EPDM |
|
9 |
O-cincin |
1 |
EPDM |
|
10 |
Tempat duduk injap |
1 |
CW617N |
|
11 |
Cincin penahan |
1 |
S304 |
|
12 |
Termoelemen |
1 |
H62+CW617N+S304 |
|
13 |
Selongsong injap |
1 |
NYLON |
|
14 |
Tombol pelarasan |
1 |
NYLON |
|
15 |
Tudung pelindung |
1 |
NYLON |
|
16 |
Pelekat |
1 |
- |
|
17 |
Pelekat |
1 |
- |
Dimensi
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Berat, g |
|
15 |
1/2 |
11.2 |
74 |
11 |
13 |
91 |
39.5 |
450 |
|
20 |
3/4 |
11.2 |
78 |
11.5 |
13 |
93 |
42.5 |
445 |

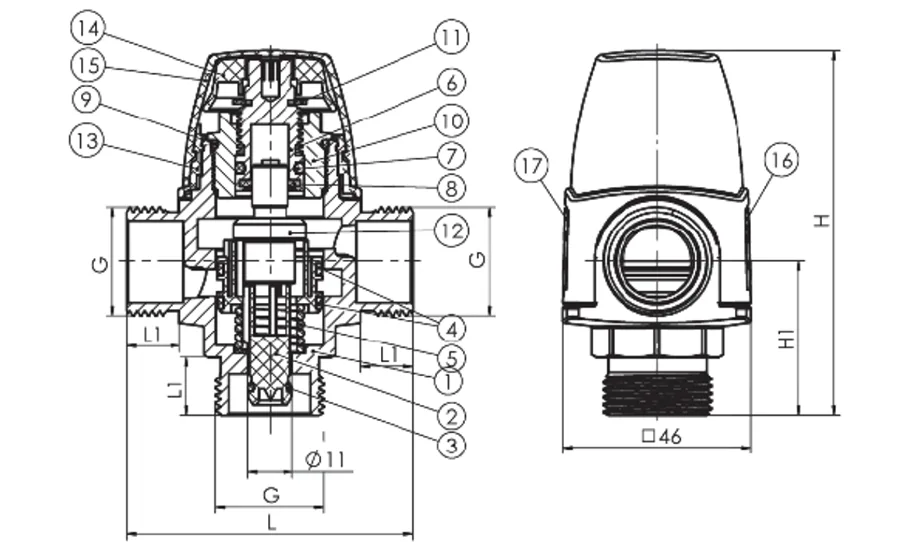

Injap bancuhan termostatik dengan alur keluar air sisi (Benang Lelaki)
|
№ |
Nama Item |
Kuantiti, pcs |
bahan |
|
1 |
Badan injap |
1 |
CW617N |
|
2 |
Omboh |
1 |
PPS |
|
3 |
O-cincin |
1 |
EPDM |
|
4 |
O-cincin |
1 |
EPDM |
|
5 |
Musim bunga |
1 |
S304-WPB |
|
6 |
Batang injap |
1 |
CW617N |
|
7 |
O-cincin |
1 |
EPDM |
|
8 |
Gasket |
1 |
EPDM |
|
9 |
O-cincin |
1 |
EPDM |
|
10 |
Tempat duduk injap |
1 |
CW617N |
|
11 |
Cincin penahan |
1 |
S304 |
|
12 |
Termoelemen |
1 |
H62+CW617N+S304 |
|
13 |
Selongsong injap |
1 |
NYLON |
|
14 |
Tombol pelarasan |
1 |
NYLON |
|
15 |
Tudung pelindung |
1 |
NYLON |
|
16 |
Pelekat |
1 |
- |
|
17 |
Pelekat |
1 |
- |
Dimensi
|
DN |
G |
OA/DA |
L |
L1 |
L2 |
H |
H1 |
Berat, g |
|
15 |
1/2 |
69 |
13 |
90 |
37.5 |
435 |
52.5 |
500 |
|
20 |
3/4 |
70 |
13 |
90 |
37.5 |
440 |
52.5 |
495 |
Arahan pemasangan dan operasi
3.1. Untuk memastikan operasi yang betul bagi Injap Campuran Termostatik Dengan Saluran Air Sisi, adalah perlu untuk memastikan bahawa tiada bahan cemar dalam saluran paip sebelum dipasang. Adalah disyorkan untuk memasang penapis di salur masuk sistem.
3.2. Badan pengadun menunjukkan (lihat rajah di bawah):
salur masuk air panas dengan warna merah;
salur masuk air sejuk dengan warna biru;
keluar air bercampur dengan merah-biru.

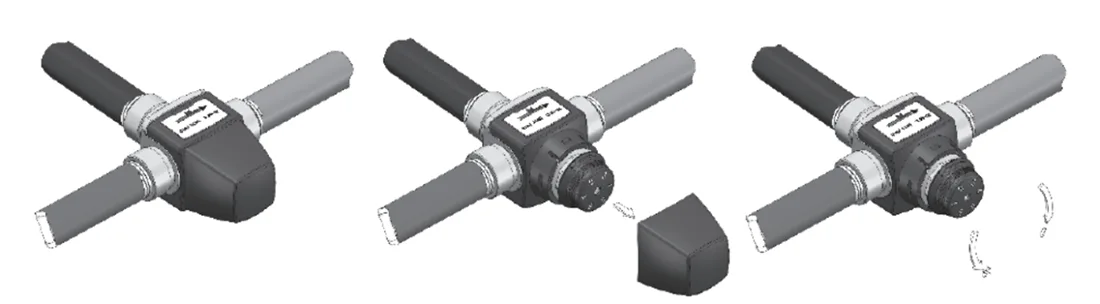

3.3. Suhu air pada alur keluar injap bancuhan termostatik ditetapkan menggunakan tombol pelaras mengikut jadual di bawah.
|
Kedudukan Mengendalikan |
Suhu Pencampuran, °C |
|
1 |
30 |
|
2 |
37 |
|
3 |
43 |
|
4 |
51 |
|
5 |
58 |
|
6 |
65 |
3.4. Penggunaan sepana tuil semasa pemasangan injap tidak dibenarkan.
3.5. Sambungan berulir mesti dibuat menggunakan FUM (bahan pengedap fluoroplastik) atau benang poliamida paip sebagai bahan pengedap.
3.6. Apabila memasang injap, jangan melebihi nilai tork yang dinyatakan dalam jadual:
|
Benang, inci |
Tork Maksimum (benang), Nm |
|
1/2" |
30 |
|
3/4" |
40 |
3.7. Contoh skema pemasangan untuk DHW (Air Panas Domestik) dan pemanasan menggunakan injap bancuhan termostatik:

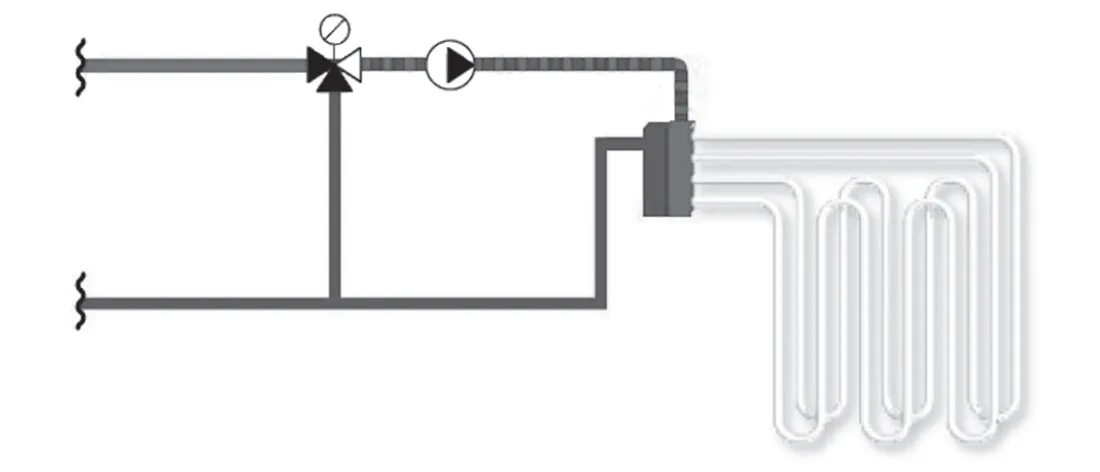

Contoh 1

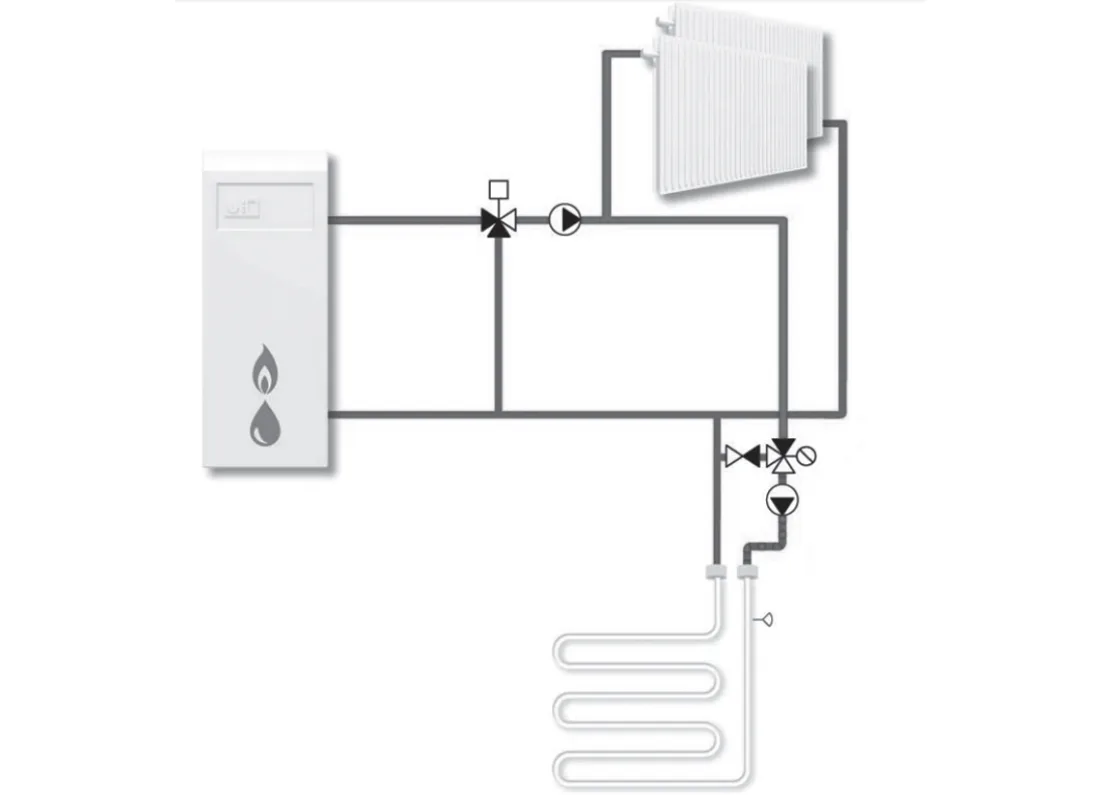

Contoh 2

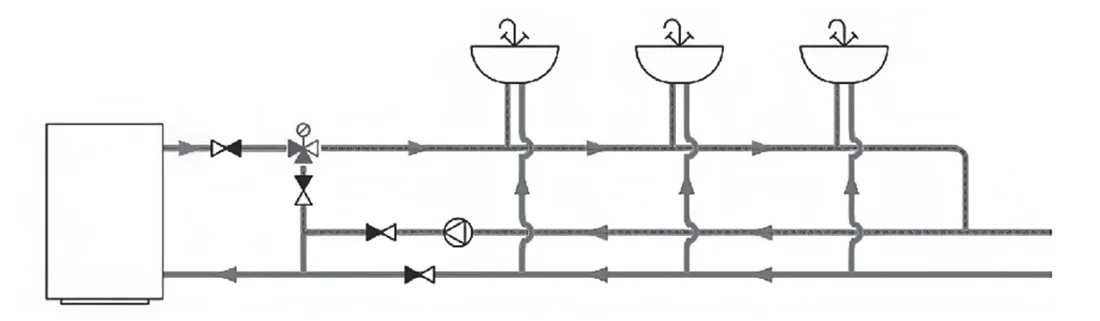

Contoh DHW
Operasi dan penyelenggaraan teknikal
4.1. Injap bancuhan termostatik mesti dikendalikan pada tekanan dan suhu yang dinyatakan dalam jadual spesifikasi teknikal.
4.2. Pembaikan dan penggantian injap dibenarkan hanya apabila bendalir pemindahan haba telah disalirkan.
