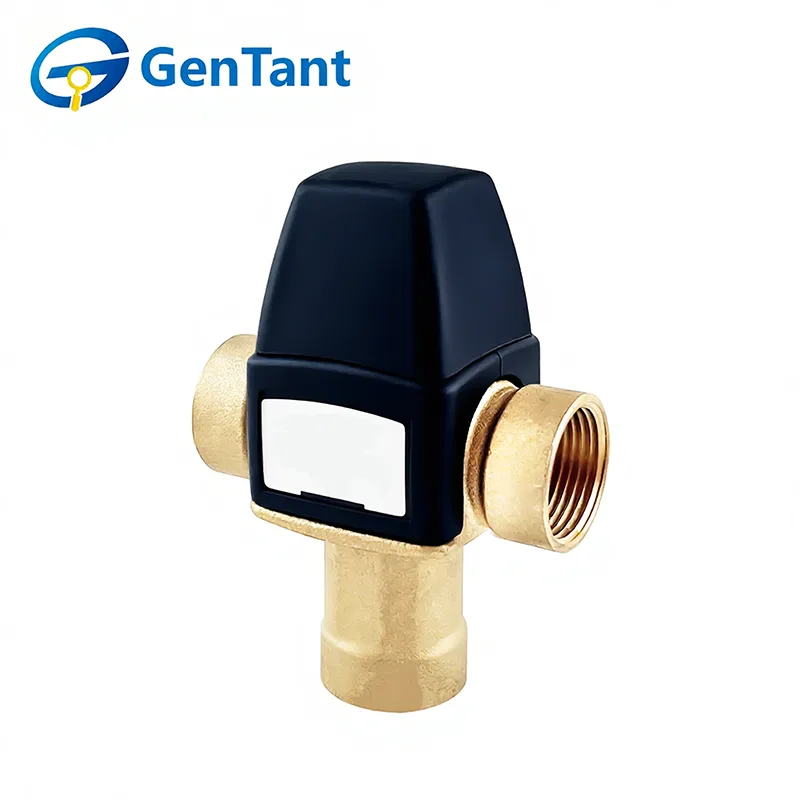

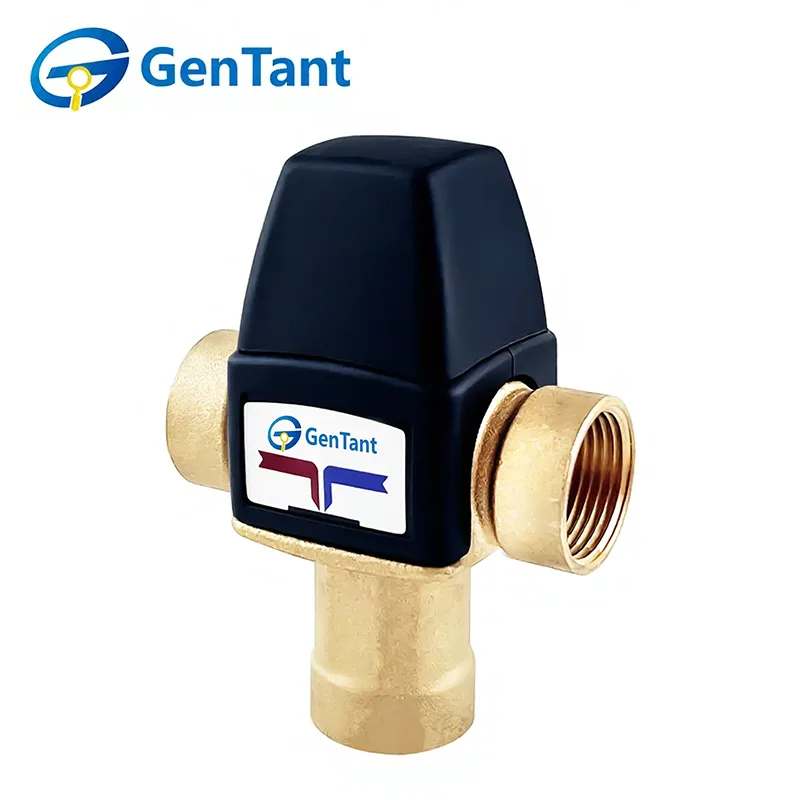

Injap Campuran Termostatik Dengan Saluran Air Bawah
GenTant, pengilang profesional dalam injap kawalan suhu selama lebih dua dekad, membekalkan Injap Campuran Termostatik ketepatan Dengan Saluran Air Bawah di seluruh dunia. Kami menjemput anda untuk menyemak data teknikal kami, meminta sampel atau membincangkan keperluan aplikasi anda untuk membeli penyelesaian yang boleh dipercayai dan kos efektif untuk projek anda.
Injap teguh kami (menggunakan loyang CW617N) menggabungkan air panas dan sejuk secara automatik untuk memastikan suhu yang selamat dan stabil untuk air panas domestik (DHW) dan sistem pemanasan lantai, dengan berkesan mencegah risiko melecur. Dicipta untuk ketepatan tinggi (±2℃） dan ketahanan, GenTant Thermostatic Mixing Valve With Bottom Water Outlet ditentukan oleh jurutera di seluruh dunia.
Ciri dan Aplikasi Produk
1.1. Injap Campuran Termostatik GenTant Dengan Saluran Air Bawah direka untuk mengekalkan suhu cecair tertentu dalam sistem air panas domestik (DHW) dan sistem pemanasan lantai.
1.2. Injap bancuhan termostatik dilengkapi dengan sistem keselamatan daripada melecur dengan air mendidih (injap menutup aliran cecair campuran jika tiada bekalan air sejuk).
1.3. Suhu malar air campuran ditetapkan oleh tombol pelaras injap dalam julat suhu yang ditetapkan.
spesifikasi teknikal
|
TIDAK |
Ciri |
Nilai |
|
1 |
Suhu maksimum cecair kerja, °С |
95 |
|
2 |
Tekanan kerja maksimum, bar |
10 |
|
3 |
Tekanan pembezaan maksimum, bar |
2 |
|
4 |
Ketepatan, °С |
±2 |
|
5 |
Julat suhu, °С |
30-65 |
|
6 |
Medium kerja |
Air, larutan akueus glikol dengan kepekatan sehingga 40% |
|
7 |
Tekanan kerja yang disyorkan, bar |
1-5 |
|
8 |
Diameter nominal, mm |
15-20 |
|
9 |
Kadar aliran nominal, m³/j |
1.8 -2.0 |

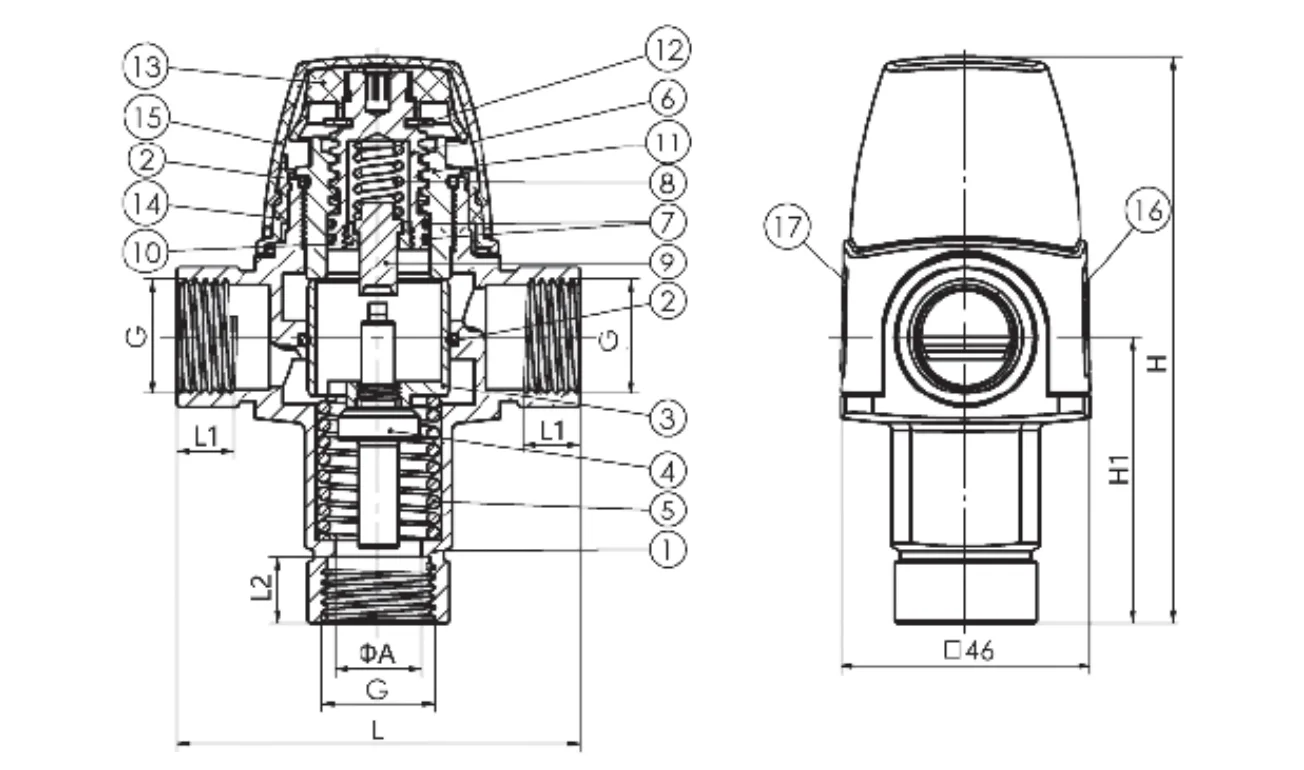

Reka bentuk dan bahan produk
Injap bancuhan termostatik dengan alur keluar air bawah (Benang Wanita)
|
№ |
Nama Item |
Kuantiti, pcs |
bahan |
|
1 |
Badan injap |
1 |
CW617N |
|
2 |
O-cincin |
2 |
EPDM |
|
3 |
Omboh |
1 |
CW617N |
|
4 |
Termoelemen |
1 |
H62+CW617N+S304 |
|
5 |
Musim bunga |
1 |
S304-WPB |
|
6 |
Skru pelarasan |
1 |
CW617N |
|
7 |
O-cincin |
2 |
EPDM |
|
8 |
Musim bunga |
1 |
S304-WPB |
|
9 |
Batang |
1 |
CW617N |
|
10 |
Panduan batang |
1 |
CW617N |
|
11 |
Tempat duduk injap |
1 |
CW617N |
|
12 |
Cincin penahan |
1 |
S304 |
|
13 |
Selongsong injap |
1 |
NYLON |
|
14 |
Tombol pelarasan |
1 |
NYLON |
|
15 |
Tudung pelindung |
1 |
NYLON |
|
16 |
Pelekat |
1 |
- |
|
17 |
Pelekat |
1 |
- |
Dimensi
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Berat, g |
|
15 |
1/2 |
16 |
74 |
11 |
12 |
104 |
52.5 |
500 |
|
20 |
3/4 |
17 |
78 |
11 |
11 |
104 |
52.5 |
495 |
Injap bancuhan termostatik dengan alur keluar air bawah (Benang Lelaki)
|
№ |
Nama Item |
Kuantiti, pcs |
bahan |
|
1 |
Badan injap |
1 |
CW617N |
|
2 |
O-cincin |
2 |
EPDM |
|
3 |
Omboh |
1 |
CW617N |
|
4 |
Termoelemen |
1 |
H62+CW617N+S304 |
|
5 |
Musim bunga |
1 |
S304-WPB |
|
6 |
Skru pelarasan |
1 |
CW617N |
|
7 |
O-cincin |
2 |
EPDM |
|
8 |
Musim bunga |
1 |
S304-WPB |
|
9 |
Batang |
1 |
CW617N |
|
10 |
Panduan batang |
1 |
CW617N |
|
11 |
Tempat duduk injap |
1 |
CW617N |
|
12 |
Cincin penahan |
1 |
S304 |
|
13 |
Selongsong injap |
1 |
NYLON |
|
14 |
Tombol pelarasan |
1 |
NYLON |
|
15 |
Tudung pelindung |
1 |
NYLON |
|
16 |
Pelekat |
1 |
- |
|
17 |
Pelekat |
1 |
- |
Dimensi
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Berat, g |
|
15 |
1/2 |
69 |
12.5 |
104 |
51.5 |
425 |
52.5 |
500 |
|
20 |
3/4 |
69 |
12.5 |
104 |
51.5 |
440 |
52.5 |
495 |
Arahan pemasangan dan operasi
3.1. Untuk memastikan operasi injap pencampur termostatik yang betul, adalah perlu untuk memastikan bahawa tiada bahan cemar dalam saluran paip sebelum pemasangan. Adalah disyorkan untuk memasang penapis di salur masuk sistem.
3.2. Badan pengadun menunjukkan (lihat rajah di bawah):
salur masuk air panas dengan warna merah;
salur masuk air sejuk dengan warna biru;
keluar air bercampur dengan merah-biru.

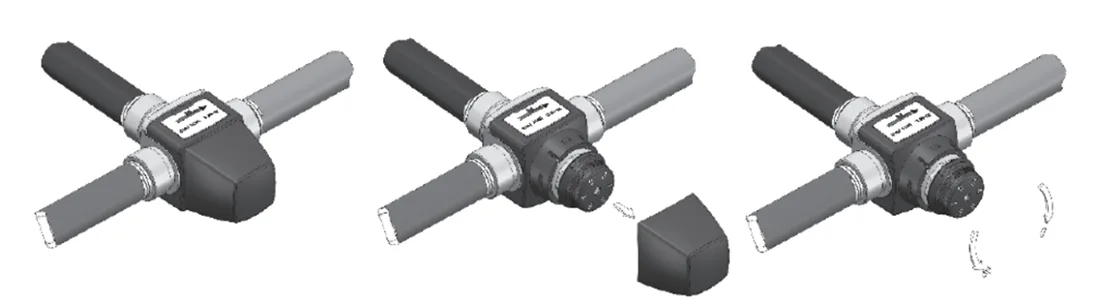

3.3. Suhu air pada alur keluar injap bancuhan termostatik ditetapkan menggunakan tombol pelaras mengikut jadual di bawah.
|
Kedudukan Mengendalikan |
Suhu Pencampuran, °C |
|
1 |
30 |
|
2 |
37 |
|
3 |
43 |
|
4 |
51 |
|
5 |
58 |
|
6 |
65 |
3.4. Penggunaan sepana tuil semasa pemasangan injap tidak dibenarkan.
3.5. Sambungan berulir mesti dibuat menggunakan FUM (bahan pengedap fluoroplastik) atau benang poliamida paip sebagai bahan pengedap.
3.6. Apabila memasang injap, jangan melebihi nilai tork yang dinyatakan dalam jadual:
|
Benang, inci |
Tork Maksimum (benang), Nm |
|
1/2" |
30 |
|
3/4" |
40 |

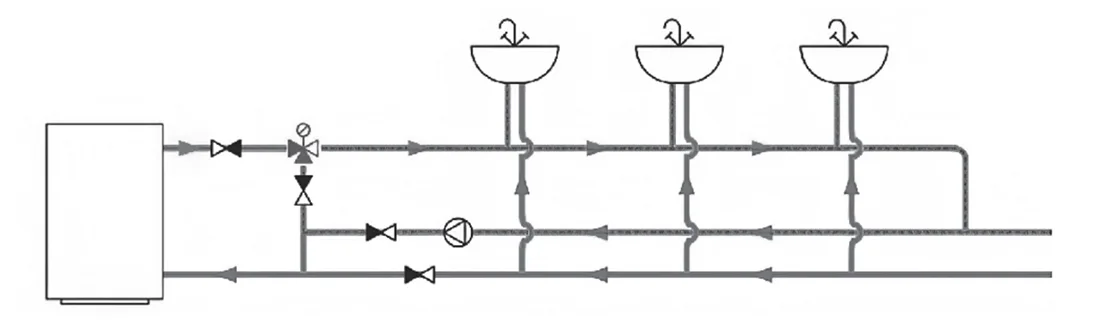

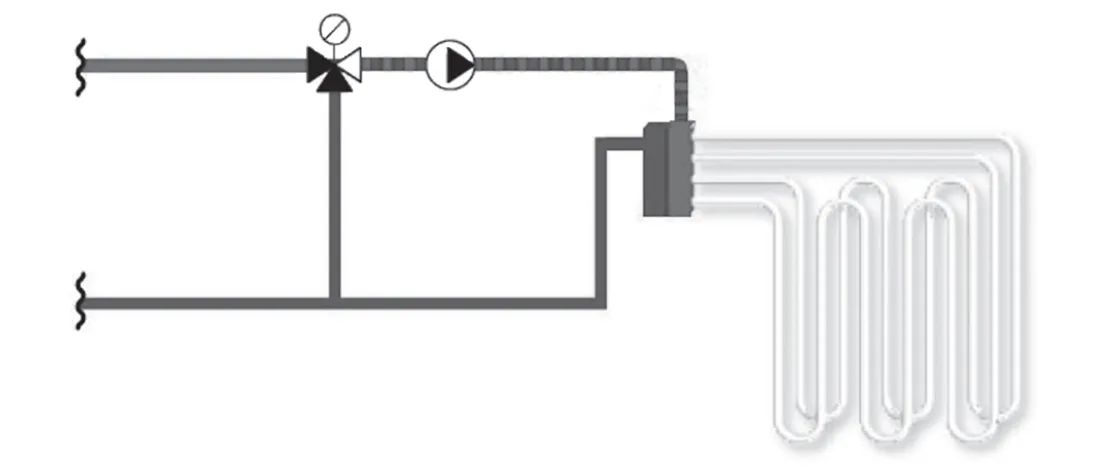

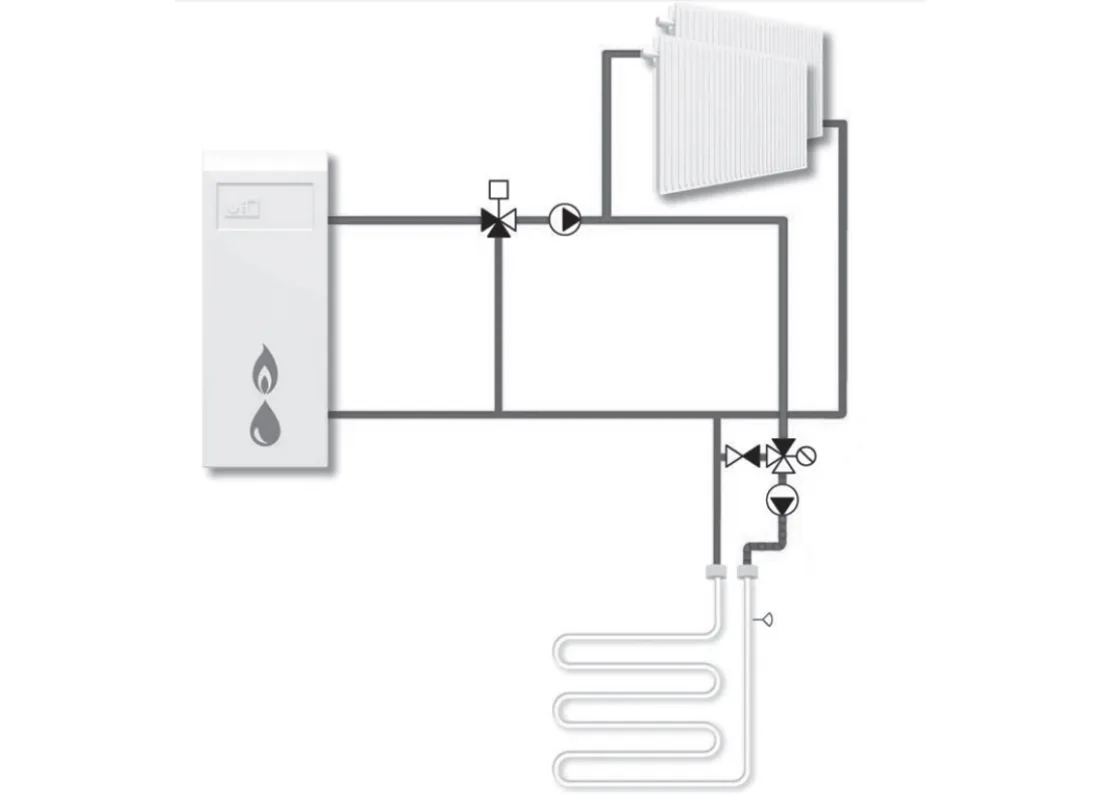

3.7. Contoh skema pemasangan untuk DHW (Air Panas Domestik) dan pemanasan menggunakan injap bancuhan termostatik:
Contoh 1
Contoh 2
Contoh DHW
Operasi dan penyelenggaraan teknikal
4.1. Injap bancuhan termostatik mesti dikendalikan pada tekanan dan suhu yang dinyatakan dalam jadual spesifikasi teknikal.
4.2. Pembaikan dan penggantian injap dibenarkan hanya apabila bendalir pemindahan haba telah disalirkan.
