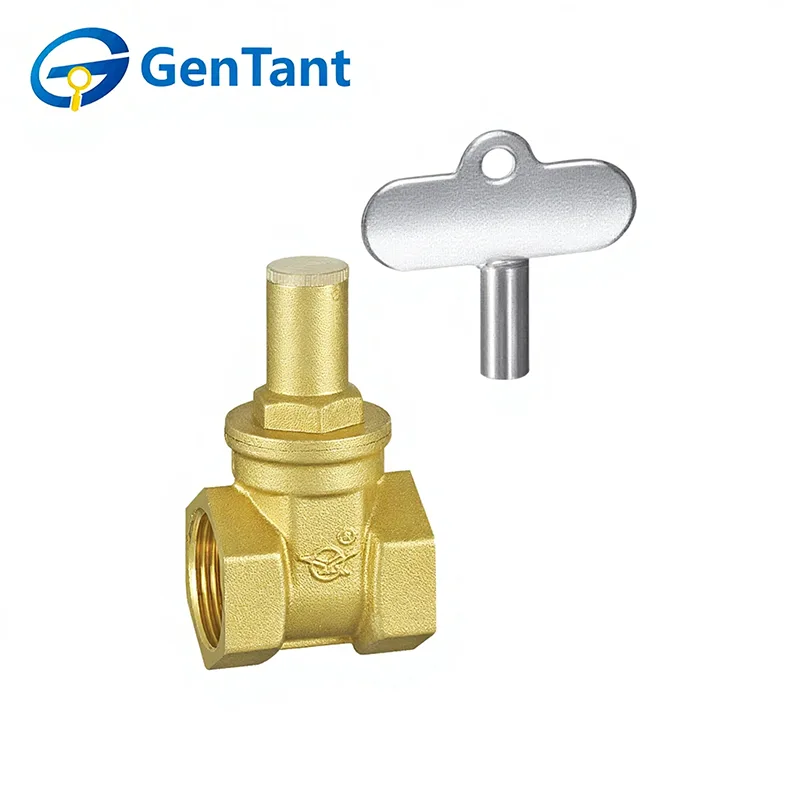

Injap Pintu Berkunci Segitiga

Injap Pintu Boleh Dikunci Segitiga ialah peranti kawalan aliran khusus yang direka untuk pengasingan selamat dalam sistem saluran paip. Fungsi terasnya adalah untuk membolehkan atau menyekat sepenuhnya aliran bendalir melalui gerakan linear pintu berbentuk baji, manakala mekanisme penguncian berbentuk segi tiga bersepadu membolehkan kedudukan injap (terbuka atau tertutup) diamankan dengan gembok. Ini menghalang operasi tanpa kebenaran atau tidak sengaja, memastikan keselamatan sistem kritikal, akses terkawal untuk penyelenggaraan dan pengurusan aliran yang tepat dalam aplikasi yang keselamatan operasi adalah penting, seperti dalam kemudahan awam, perkhidmatan bangunan komersial dan proses industri.

Ciri dan Aplikasi Produk

Injap pagar boleh dikunci segi tiga direka untuk kawalan hidup/mati selamat dalam sistem bekalan air dan saluran paip utiliti. Ia mempunyai badan injap yang tahan lama dan mekanisme penguncian kunci segi tiga yang menghalang operasi dan gangguan yang tidak dibenarkan. Apabila dibuka sepenuhnya, ia menawarkan rintangan aliran minimum dan prestasi pengedap yang boleh dipercayai. Injap ini digunakan secara meluas dalam rangkaian air perbandaran, perkhidmatan bangunan, sistem HVAC dan saluran paip industri di mana keselamatan, akses terkawal dan pengasingan yang boleh dipercayai diperlukan.

Parameter Produk

Spesifikasi Teknikal

① Diperbuat daripada bahan tembaga berkualiti tinggi menggunakan proses pengecapan merah dan penempaan panas.

② Injap Pintu Berkunci Segitiga beroperasi dengan media seperti air, minyak dan gas.

③ Suhu operasi: -10°C ≤ t ≤ 120°C.

④ Tekanan kerja maksimum yang dibenarkan (PN): 16bar.

Jenis sambungan benang

DN15 (1/2″), DN20 (3/4″), DN25 (1″), DN32 (1/1/4″), DN40 (1/1/2″), DN50 (2″)

Komposisi Bahan

Badan Injap, Bonet, Pintu: HPb59-1

Elemen Pengedap: EPDM

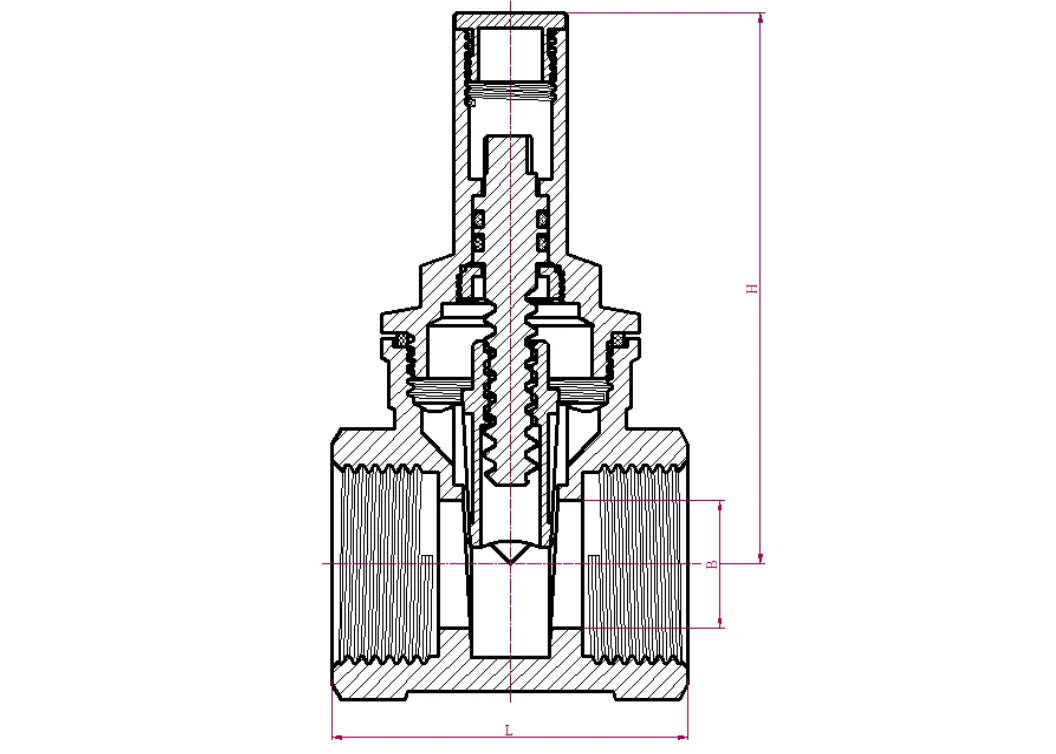

Dimensi Produk

Garis Panduan Pemasangan

1.1 Untuk injap pintu berulir, pastikan pintu pagar berada dalam kedudukan tertutup sepenuhnya semasa pemasangan dan pengetatan. Bahan pengedap seperti pita PTFE hendaklah bersih dan bebas daripada serpihan.

1.2 Apabila memasang injap pintu berulir, pastikan paip itu berserenjang dengan muka hujung badan injap. Hanya genggam bahagian heksagon atau oktagon pada bahagian yang sama dengan benang semasa mengetatkan—jangan genggam bahagian heksagon atau oktagon yang bertentangan. Tork pemasangan tidak boleh melebihi 50 N·m untuk DN15 dan DN20, dan tidak boleh melebihi 70 N·m untuk DN25 untuk mengelakkan ubah bentuk badan injap atau operasi terjejas.

1.3 Apabila menyambungkan injap pintu berulir ke hujung paip, benang dalaman boleh sama ada tirus atau selari, tetapi benang luaran mestilah benang paip tirus. Kegagalan untuk mematuhi boleh mengakibatkan sambungan longgar dan kebocoran.

1.4 Perkara ini mengulangi keperluan yang dinyatakan dalam bahagian 1.3: benang dalaman boleh ditiruskan atau selari, manakala benang luaran mesti ditiruskan untuk mengelakkan kebocoran daripada sambungan yang longgar.

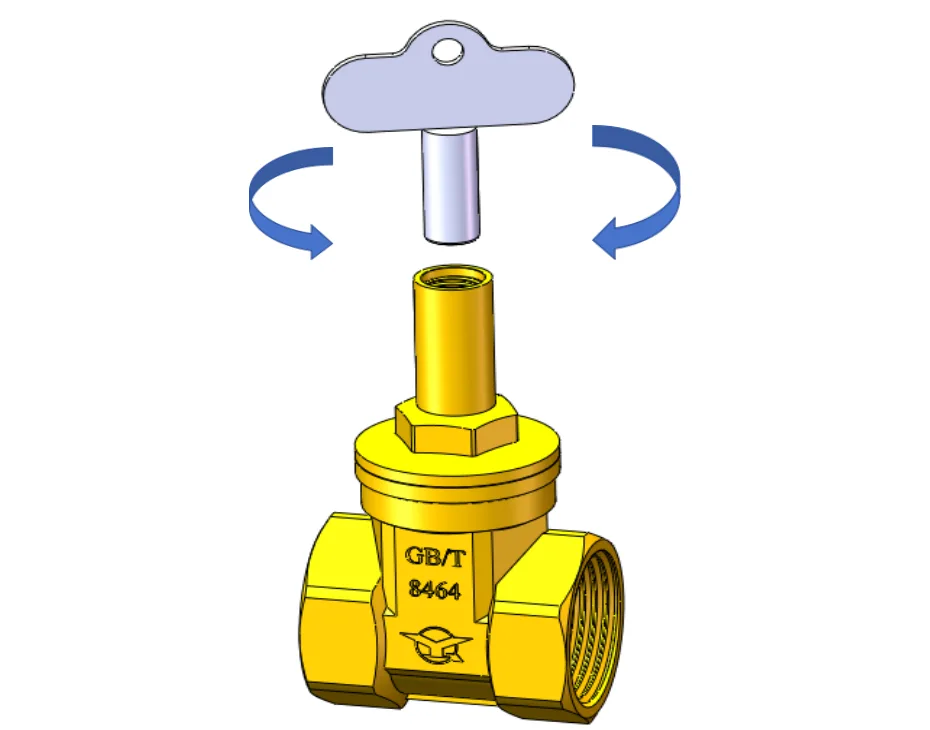

1.5 Untuk mengendalikan Injap Pintu Berkunci Segitiga: putar mengikut arah jam untuk menutup dan lawan jam untuk membuka. Jangan gunakan sebarang alat tambahan atau daya yang berlebihan, kerana ini boleh merosakkan struktur injap.

1.6 Adalah disyorkan untuk menggunakan injap hanya dalam kedudukan terbuka atau tertutup sepenuhnya untuk memanjangkan hayat perkhidmatannya. Injap tidak boleh dibuka sebahagiannya untuk tujuan pendikitan dan tidak boleh digunakan sebagai injap hujung.
